Rețeaua hibrid sau rețeaua FTTx (FTTH)
În cele mai multe cazuri, alegerea va cădea în direcția de „fibra la domiciliu.“ Iată de ce:
Costul cablului optic este deja mai mic decât costul de trunchi bun sau cablu coaxial chiar submagistralnogo.
Nici o influență a interferențelor electromagnetice (Chance, radarul din apropiere, emițătoare TV și altele asemenea)
Posibilitatea de a furniza mai multe servicii într-un singur cablu / fibra, fără a trage cabluri suplimentare
Durată de viață lungă
Din „deficiențe“ alegerea de sisteme optice pot fi identificate:
costul relativ ridicat al echipamentelor de instalare și măsurare
cerințe mai mari de personal
un cost total mai ridicat al echipamentelor instalate la domiciliu
Pentru varianta hibrid va fi un avantaj în cazul rețelelor mici, atunci când abonații nu sunt dispuși să plătească costul conexiunii de fibre, iar operatorul nu este dispus să investească banii lor proprii într-o rețea neprofitabilă. Nerentabil, în acest caz, este cauzată de un număr mic de abonați și o mică taxă lunară, deoarece o astfel de abonați echitabil va necesita aceeași taxă lunară abonaților de secțiuni „profitabile“ ale rețelei.
1310 sau 1550
Calculul Rough necesare pentru bugetul de rețea optică se reduce la numărarea numărului de case în care vor fi instalate receptorul optic. Pentru funcționarea normală a receptorului optic moderne -5 putere optică necesară. -1 dBm. În cazul în stare brută în considerare diverse pierderi rasstoniya, de comutare, etc. este posibil să se presupună că un receptor optic nevoie de aproximativ 1 mW putere optică (0 dBm). Rezumați numărul de case - vom obține o putere optică totală, care ar trebui să dea departe toate sursele de semnale optice.
De exemplu, în rețeaua de case 500. Prin urmare, puterea totală necesară de 500 mW / 27 dBm
Prin utilizarea tehnologiei de 1310 nm, aceasta ar necesita putere de aproximativ 25 transmițător de 20 mW. Când se folosește un emițător 1U este un întreg rack de 19“, pe care trebuie să ia 2.5-3 kW de energie electrică.
Când se utilizează tehnologia 1550 nm necesită un emițător 1 și cu modulație externă a amplificatorului optic 1-2. Costul transmițătorului cu modulație externă este destul de mare. Dar, pe întreaga rețea, și chiar și pe o rețea de așezări adiacente va necesita doar un astfel de emițător (maximum două sub rezerva), ca extinderea va avea loc prin amplificatoare optice care costul este deja destul de scăzut. Utilizarea emițătoarelor optice pentru modularea internă lungime de undă 1550nm limitată la maximum două amplificatoare în cascadă și o distanță maximă de la emițător la receptor este de aproximativ 15 km. Există cazuri de exploatare cu succes a acestor transmițătoare în rețele de mari dimensiuni, dar este probabil excepție.
Tehnologia 1310 nm, se aplică pentru rețele cu un relativ mic receptoare optice kollichestvom. Ca un exemplu ilustrativ de abordare economică rezonabilă în alegerea tehnologiei poate conduce rețeaua de unul dintre operatorii din Orientul Îndepărtat: principalul operator de rețea de oraș este construit folosind tehnologia pentru a 1550nm; semnal (DVB-C) de la rețeaua centrală a insulei (2 km) transmise prin radio; cabluri de rețea de televiziune de pe insula (10 case), se face cu ajutorul unui transmițător la 1310 nm.
Tehnologia la 1310 nm, are semnificația așa cum este utilizat în rețelele hibride (vezi. De mai sus), în cazul deciziei de a construi o astfel.
desen
Principala problemă în proiectarea unui televizor de rețea optică este alegerea topologiei. Primul gând care vine în minte - de a utiliza un model coaxial, adică, de fapt, topologia de autobuz atunci când semnalul primar are sucursale pe fiecare casă de-a lungul drum de la headend la ultima casa din lanțul.
Plusuri sunt evidente: consumul redus al fibrelor optice. de fapt, acest pro și sfârșitul. În continuare începe dezavantaje solide:
complexitatea calculului - fiecare cuplare în lanț trebuie să fie numărate separat. dacă luați acasă o mulțime, rămâne mai mică decât semnalul pentru case viitoare; dacă luați un pic, apoi construirea unui număr de case, să-l dea în judecată semnalul va fi foarte problematică, chiar și să abordeze un nou cablu. În plus față de calculul cuploare cu mare probabilitate în calcul se dovedește că necesită diferite surse de semnal optic (amplificatoare de putere diferite)
limitarea numărului de case pe autobuz - un fir poate fi alimentat de energie optică limitată, care, respectiv, poate fi divizat / ramură un număr limitat de ori
fiabilitate scăzută - orice defecțiune pe ramura intermediară va afecta în mod inevitabil întregul lanț ulterior. Un eșec va fi (instalare slabă calitate, materiale care nu corespund, vandalism). În cele din urmă, acest lucru va duce la nemulțumirea de abonați și, în consecință, la îngrijirea lor concurenților
menținerea rezervei operaționale de echipamente și materiale - pentru eliminarea rapidă a defectelor care apar vor trebui să fie disponibile pentru întreaga separatoare „zoo“ și emițătoare / amplificatoare
Pentru o dimensiune de rețea a orașului, mai ales dacă aveți sau sunt de planificare construirea unei rețele de date paralele, este mai convenabil de a folosi aceeași topologie: Ring sau miez de lemn și noduri de agregare și de o stea pentru rețeaua de distribuție. Astfel, două rețele diferite vor fi „legat“ este nu numai fizic (cablu de fibre), dar, de asemenea, punct de vedere structural. Ierarhie, care și-a dovedit utilitatea în proiectarea, scalarea și exploatarea rețelelor de transmisie a datelor, pot fi adaptate cu ușurință la televizor de rețea optică.
La capul astfel emițător optic o rețea optică este plasată la o lungime de undă de 1550 nm cu modulație externă. Imediat după transmițător, în funcție de mărimea rețelei, este plasat sau multiport amplificator splitter optic (fiecare ieșire separat fluxuri nod de agregare) sau divizor optic de alimentare mai multe amplificatoare optice care furnizează noduri de agregare separate.

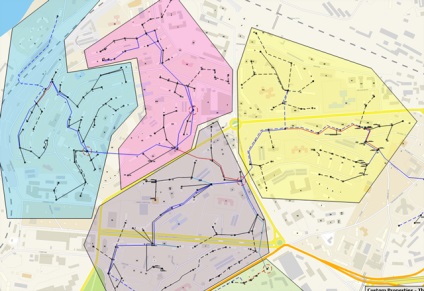

noduri Opțiune case de grup de agregare (cercuri roșii)
nod agregare poate fi fie activ (setat de către amplificatorul optic) și pasive (divizor PLC instalat). La alegerea tipului de nod de agregare ar trebui să ia în considerare mai mulți factori:
puterea maximă a semnalului optic alimentat în fibră nu trebuie să depășească 18 dBm. În cazul în care puterea de amplificator este mai mare, atunci semnalul ar trebui să împartă imediat divizor, indiferent de nivelul de nu mai mult de 18 dBm;
posibilitatea de a instala o sursă de alimentare neîntreruptibilă la nodul de agregare
opțiuni pentru instalarea echipamentului la nodul de agregare
Pe nodul de agregare poate fi setat divizor echivalent. Mai bine cu siguranță PLC, în ciuda pierderii sale mari interne, în comparație cu un divizor sudate: divizori PLC mai puțin sensibile la modificările performanței cu modificări ale factorilor externi, în special de temperatură; Separatori PLC sunt mai puține dimensiuni, care le permite să fie instalate chiar și în mici ambreiaje / cruci.
Este de dorit ca portul 1-2 sunt gratuite: pentru a fi utile în funcționarea semnalului de control și șantierul de construcții bruscă de noi case în apropiere.
Instalarea divizorul echivalent convenabil, atât în termeni de unificare, cât și în termeni de calcule. Unitățile Aggregation sunt de obicei situate în locuri publice și găzduiește distanța de la nodul la casele de obicei sunt în intervalul 0
3 km. pentru că Gama de lucru de receptoare optice moderne suficient de largi (-7. 0 dBm), diferența dintre nivelurile optice la intrarea receptorului, stabilit la distanțe diferite de agreatsii neimportante și ușor compensate AGC sau ajustarea receptor RF nivelul său de ieșire nod.
Fiecare receptor optic (sau casa) primește un semnal TV de la nodul de agregare pe un miez separat. Consumul trăit mai mult? Da. Dar fiabilitatea rețelei și ușurința de operare a unei astfel de rețele este mai mult decât bloca diferența în costul cablului, cu atât mai mult încât cablul optic este considerabil mai ieftin în ultimii ani.
Câteva cuvinte despre alegerea amplificatoare optice. Pentru ușurința de utilizare, este de dorit întregul design de rețea / construi un amplificator de 1-3 tip optic. Cineva baza unui amplificator de putere este mic, cineva este înclinat la un amplificator multiport, cineva din rețeaua utilizează, și aceste și aceste amplificatoare. Toate opțiunile au argumente pro și contra. Soluția optimă depinde întotdeauna de situația de pe rețea și preferințele operatorului.
Și un pic despre alegerea zhilnosti cabluri și distribuție de fibre. Bazat pe topologie poate distinge așa-numitul fibra Trunk (site-uri de agregare de alimentare) și fibre de rasperedelenie (mânca la domiciliu). Heliu, la rândul lor, pot fi grupate în module principale, module de rețea de distribuție. În etapa de proiectare, este necesar să se determine cablurile zhilnostyu pe toate părțile rețelei bazate pe trecerea principale de viață / module și rețeaua de distribuție în direct, precum și fibre de back-up. Se recomandă să părăsească modulul 1-2 de rezervă (8-16 fibre) în principalele cabluri. Agregarea modulelor de alimentare nodurile 4-6 dorit să se lase fibre libere. Cablurile de distribuție (la domiciliu) 2-4 dorit să aibă la dispoziție de fibre.
exploatare
Varianta propusă a construcției unui televizor de rețea optică are trei avantaje importante:
fiabilitatea rețelei - de multe ori defecte de rețea apar pe casele ca locuri de acces mai ușor la cablurile. Acesta poate fi vandalizat, mașinațiunile rivalilor. În abordarea de mai sus, efectul fiecărei case asupra performanței restului rețelei este minimă, și, de fapt, nu există nici un efect. „A murit,“ casa, toate celelalte continuă să funcționeze. Singurul rol al caselor, care sunt situate pe nodurile de agregare, dar în orice caz, este mai ușor pentru a asigura siguranța echipamentelor și a cablurilor pe mai multe case.
comoditate - folosind soluții standard este o scădere designeri de eroare și instalatori la locul de muncă. De asemenea, a accelerat procesul de formare a personalului nou. scade rata de eliminare a situațiilor de urgență. Atunci când alerte de proces pus în scenă în mod corespunzător abonaților și reglementarea lucrează la site-urile de agregare este redusă la minimum, în timp ce încetarea furnizării de servicii și, în consecință, a redus abonații nemulțumiți.
Optimizarea stocurilor de urgență de materiale și echipamente - pot fi păstrate în stoc o gamă mică de separatoare, amplificatoare.
