Cu privire la necesitatea retragerii produselor de ardere generate în timpul funcționării cazanului de încălzire a, șemineu sau soba cunosc toate proprietarii de case particulare. Pentru a face acest lucru, ei creează în casa lor un coș de fum prin care substanțele toxice se deplaseze prin tracțiune. producătorii moderni produc mai multe variante de astfel de produse. Dar foarte popular astăzi se bucură de o țeavă de tip sandwich pentru coșul de fum.
Hornul conductei de tip sandwich - este o soluție simplă și rentabilă
Caracteristici de design
În conformitate cu numele său, acestea constau din două țevi: interne și externe. tubul interior este fabricat din oțel inoxidabil. Pentru fabricarea țevii exterioare și alte materiale pot fi utilizate în plus față de „inoxidabil“. Deci, de exemplu, a permis utilizarea de oțel galvanizat mai puțin costisitoare. Desigur, fiabilitatea coșului din țeavă ei tip sandwich va fi mai mică. procesul de coroziune în locul prejudiciului stratului de zinc începe imediat.
strat izolator este prezent între conducte. Ca rezultat al țevilor de fum tip sandwich structură contribuie la îndepărtarea eficientă a produselor de ardere din cuptor, datorită faptului că:
- conturul exterior al țevii sandwich horn fiabil protejat de supraîncălzire strat izolator. Această soluție previne formarea condensului pe suprafața tubului exterior.
- contur interior rezistă perfect încălzirea la temperaturi ridicate;
- în gazele de ardere este asigurată de vacuum la un nivel suficient de ridicat și forța necesară;
- coș de fum de construcție tip sandwich împiedică pătrunderea umezelii pe stratul de izolație.
Chiar dacă cazanul nu este de lucru de ceva timp, în amar datorită rece la conducta de izolare termică este acoperit cu glazură și a nu se congela. După ce cuptorul se aprinde, forța va fi instantaneu, eliminând otrăvirea cu monoxid de carbon locuitorii din casa.

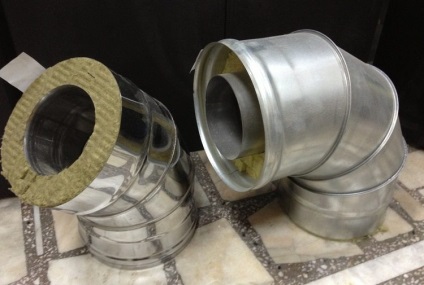

Tub Sandwich are o structură cu trei straturi în mijlocul materialului izolant este
Astăzi a lansat producția de tip sandwich coșuri de fum de multe tipuri concepute pentru a funcționa în diferite domenii de temperatură. Acestea diferă în diametru, iar grosimea stratului izolator termic. Tipul de conexiune baionetă poate fi „punte rece“ și flanșă. Când selectați este necesar să se ia în considerare caracteristicile individuale ale unității de încălzire.
Industria modernă produce, de asemenea, un tip special de coș de fum inox sandwich, ca materie primă pentru fabricarea unui oțel rezistent la căldură este folosit. Instalarea sa este efectuată în mod obișnuit, dacă este cazul, în evacuarea gazelor de la cuptoarele de combustibil solid și cazane de mare putere.
Pro și contra de coșuri de fum Sandwich
Ca și în cazul tuturor tipurilor de țeavă pentru coș. aceste produse are propriile avantaje și dezavantaje. Acestea sunt cauzate de utilizarea anumitor materiale, metoda de instalare, precum și alte aspecte.
Inițial, ne vom concentra pe contra. Ele nu sunt atât de mult. Este demn de a evidenția:
- Structura costului relativ mare a elementelor de bază;
- durată de viață scurtă. In timp ce coșurile de cărămidă convenționale sunt de mai multe decenii, țeavă sandviș poate îndeplini funcțiile ۞ aproximativ 10 la 15 de ani;
- o reducere treptată a etanșeității coșului. Motivul este constant secțiuni îngustare-extensie, cauzate de variațiile de temperatură.
Pro-uri sunt mult mai mari. De exemplu, atunci când instalați propriile mâini conducte de tip sandwich pentru cosuri de fum nu trebuie să aibă un artist competențe profesionale. Trebuie să urmezi doar regulile, care vor fi discutate mai jos.
Asigurați-vă coșul de fum al conductei de tip sandwich este ușor și este sub puterea oricărui maestru
În plus, coșul de fum de acest tip este atractiv din cauza:
- proiectare flexibilitate. Concluzii pot merge nu numai în sus, ci și prin perete;
- Tevi compactitate;
- Stratificarea împiedică stabilindu-se în coșul de fum a unei cantități mari de funingine;
- pipe tip sandwich nu este expus apar în timpul funcționării medii corozive, la temperaturi ridicate și produse active chimic;
- această versiune a coșului de fum - pentru ignifugat existente;
În cazul în care sistemul de construcție de asamblare nu reprezintă un obstacol semnificativ și, prin urmare, nu neapărat să folosească serviciile de specialiști.
Bine de știut! Instalați coș de fum tip sandwich recomandat în interior și să se retragă ieșirea sa de pe acoperiș. Eficiența îndepărtării prin perete este mult mai mic, astfel încât această metodă este rar utilizată. Cu toate acestea, și această opțiune are dreptul la viață.
Cum de a alege
La instalarea conductei coș de fum de un sandwich cu mâinile lor această chestiune merită o atenție specială. Principalul criteriu pentru alegerea acestor produse este gradul de oțel, din care sunt produse. Trebuie specificat în fișele de date.
Mai jos sunt cele mai frecvent utilizate oțelul și caracteristicile acestora în ceea ce privește crearea unui sandviș de coșuri de fum cu mâinile lor.
Oțel AISI 430. Acest - carbon-fier crom oțel inoxidabil scăzut. Principalele sale caracteristici sunt:
- tolerează impacturi moi medii corozive;
- Rezistă proces de oxidare la temperaturi ridicate;
- oțel devine casant la temperaturi apropiate de zero;
- sudabilitate mediocru. Pentru a face din ea produselor sudate care funcționează în sarcină nu este permisă.
Din punct de vedere tehnic este justificată de asamblare a conductelor de tip sandwich pentru seminee coșuri de fum, cuptoare și cazane pe combustibil solid de mică putere.
Tub sandwich din otel de diferite grade și sunt galvanizate și inox
Oțel AISI 304. Acest produs este un oțel inoxidabil austenitic conținând nichel și titan. Caracteristicile cheie includ:
- excelenta rezistenta la medii corozive ușoare;
- menține rezistență ridicată la temperaturi scăzute;
- bună sudabilitate.
Montarea sandviș coș de fum din oțel inoxidabil AISI 304 este recomandat pentru îndepărtarea temperaturii gazelor arse la 300s. Este o soluție excelentă pentru gheizere și cazane.
Oțel AISI 316. Diferența principală față de marca anterioară este prezența molibdenului, care sporește stabilitatea la coroziune a construcției. Efectuarea instalarea sandwich coș de fum din otel AISI 316 va fi justificată în cazul în care sistemul de încălzire funcționează pe gaze, diesel sau lemn și se caracterizează printr-o capacitate mare.
Oțel AISI 310. rezistență la căldură - acesta este principalul avantaj al acestui brand. Produs din ea tubul este menținut încălzit la 1000s tip sandwich. Preferați instalarea coșului de țevi de tip sandwich, realizate din astfel de oțel trebuie să fie, în cazul în cuptoare de cărbune și cazane sunt utilizate pentru încălzire, precum și agregate cu lemn, brichete de turbă și așa mai departe.
Pick up tub pentru horn necesare in functie de combustibil, care consumă un cuptor sau cazan
Oțel AISI 32 1. Rezistența termică la rupere a acestui brand au devenit mai mici și este de 600 ... 800s, dar se caracterizează prin rezistență crescută la coroziune. Se efectuează instalarea făcută de coșuri de fum ei Sandwich recomandat pentru cuptoare, încălzite cu lemne.
Informații utile! Proprietarii de case particulare, a decis să instaleze un coș de fum țeavă de un sandwich cu mâinile lor, întrebând dacă este posibil să se determine gradul de oțel? Dacă nu există nici un marcaj de structuri, apoi face acest lucru, în general, nu poate fi. Dar există o facilitate care vă permite să identificați un oțel inoxidabil bun, adică, în care elementele de aliere sunt prezente în număr mare - magneți pe ea nu sunt reținute. oțel obișnuit exprimat prin proprietăți magnetice inerente.
În ciuda faptului că țevile de fum de construcții tip sandwich din oțel prezent, pentru a ridica fundatia nu este necesară pentru ea.
Nu mai puțin importantă caracteristică - este grosimea izolației. Linii directoare pentru selectarea conductelor de tip sandwich considerând acest parametru în funcție de unitatea sunt prezentate în tabelul de mai jos.
tipul de încălzire
unitate
Grosimea stratului de izolație, mm
Reguli de instalare, cu propriile sale mâini din conductele de coș de fum tip sandwich
Ordinea de asamblare a căminului prin acoperișul acestui tip implică următoarele etape:
- de formare în tavan și acoperișul deschiderilor tehnologice necesare. Acest lucru trebuie făcut pe baza faptului că eliminarea structurilor din țeavă neprotejate trebuie să fie mai mică de 380 mm;
- Apoi, un modul de pornire (mesh tip sandwich), care mărește eficiența coșului și resurselor sale. În conformitate cu termenii instalației de instalare direct pe aparatul de încălzire nu este permisă;
- construi propriile lor mâini începe astfel: tuburile interioare pentru condens, în afara - fumul. Partea interioară este introdus în țeava inferioară. Porțiunea exterioară a tubului exterior în locul modulului inferior. Toate îmbinările în acest proces trebuie să fie pregătită cu grijă cu silicon;
- care trece prin porțiunea de tavan a hârtiei azbest trebuie utilizată, o gaură pre-tăiate în acesta cu un diametru egal cu valoarea acestui parametru țevilor. Caseta pentru instalare se toarnă firimiturile din argilă expandată, sticla stratificata sau a altor resurse disponibile la izolare în vrac dispoziție;
- pentru a efectua instalarea coșului prin acoperișul sandwich cu mâinile, veți avea nevoie de o unitate de master. În afara conductei fixate cu șuruburi și cleme.
Pentru reziduurile și precipitatele nu au fost în stare să pătrundă în interiorul coșului de fum pe partea de sus a vizorului montat tubul protector. Un segment de țeavă mai mare trebuie să fie amplasate în interior. Această soluție ajută la reducerea nivelului de pierdere de căldură.
Acoperișul este de ieșire doar o mică parte a coșului de fum
La instalarea unui coș de fum prin acoperiș cu mâinile sale se referă în mod necesar la instrucțiunile de asamblare furnizate de către producător.
Important! Echipament de coșuri de fum tip sandwich trebuie să includă sistemul de control al nivelului de presiune. Pentru a realiza aceasta poate culisa în interiorul ansamblului principal al conductei.
Montare de conducte de tip sandwich pentru coșul de fum cu mâinile peste zid
Etapele inițiale ale acestei lucrări nu diferă de instalația de îndepărtare prin acoperișul produselor de combustie toxice. Mai târziu, cu toate acestea, trebuie efectuată luând în considerare unele dintre nuanțele. Primul este: La montarea conductei de coș de sandwich prin perete pentru a pune în canal poate fi numai într-un loc unde nu există nici o comunicare.
- horn trece prin peretele unui loc mai bun de tencuială, materialul izolant de umplere pre-spatiu, nu doar închide capacul de protecție.
- distanța dintre elementele de fixare de coș de fum este de 60 de milimetri.
- care transportă conducte prin perete cu mâinile sale implică schimbarea direcției sale. Acest lucru se face prin intermediul unui teu cu un pahar de curățare. El a fixat un suport.
- în aranjamentul de evacuare loc prin segmente de țeavă cu privire la execuția overhang acoperișului sostykovok cu altele nu este permisă.
Sub rezerva toate cerințele și reglementările necesare, construcția sandwich coș de fum cu mâinile lor prin perete este fiabil și ușor. Dar nu trebuie să uităm că țevile necesită întreținere. În special, pentru a evita blocarea fumului, acestea ar trebui să fie curățate în mod regulat de obiecte străine.
