- Aparat foto "Smena-8M" - 1
- Bobina de primire - 1
- Case - 1
- Pavaj caseta - 1
- Manual de instrucțiuni - 1

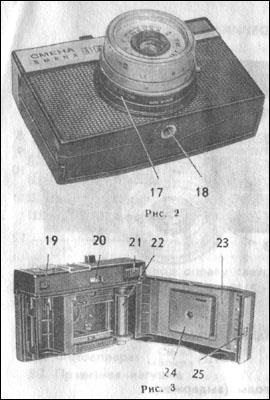

- Corpul aparatului foto
- instalație de supapă Lever
- Simboluri Scale Meteo
- Buton declanșare
- Suportul pentru fixarea accesoriilor
- rewind Șef
- vizor
- Montarea simboluri meteorologice Ring (extracte)
- Inel cu index
și adâncimea câmpului scară - Simboluri pe scară Distanța
- sincronizator
- gama de deschidere
- Scala de sensibilitate a filmului
- Inel de setare a diafragmei
și sensibilitatea filmului - lentilă
- Inel cu scala distanță
- Extracte scară
- soclu trepied
- Se afișează fereastra
- Scale contor de cadre
- Șeful Rewind filmului
- bobinei de preluare
- Capacul din spate
- săpăligă
- buton de blocare
Diafragma obiectivului este folosit pentru a controla diametrul găurii de lumină. Iris prin rotirea inelului iris în cazurile
atunci când doresc să crească profunzimea câmpului sau când declanșatorul când iluminarea selectată a obiectului fotografiat este prea mare.
Extracte cântare de scenă și diafragmele sunt proiectate astfel încât în creștere (descreștere) viteza de declanșare sau diafragma, respectiv crește o crestătură (scade) de două ori cantitatea de lumină incidență pe film. De exemplu,
în cazul în care diafragma 1: viteza 5.6 este 1/60 secunde, apoi merge la diafragma 1: 8 extract în condiții identice altfel de tragere trebuie sa fie 1/30 s.
Pe scara expunerilor și a diafragmelor sunt date numai numitori:
"250" în loc de 1/250, "8", în loc de 1: 8, etc ..
Adâncime scară de câmp amplasate simetric pe ambele părți ale scalei distanță și indicele este utilizat pentru a determina adâncimea orientării câmpului, adică intervalul de la distanță, în care imaginea obiectului fotografiat ar trebui să fie obținute pe ascuțite negativ.
Împotriva diviziuni egale adâncime de câmp scară pe ambele părți ale indicelui poate fi citit pe scara distanțelor apropiere și adâncimea de departe a limitelor de câmp. De exemplu, în cazul în care scara distanța este setată la 2 m, apoi diafragma 1: 5.6 împotriva fisiune „5.6“ găsi cele două valori de 3 și 1,5 m.
Odată cu scăderea de frontieră deschidere proximală a adâncimii câmpului abordărilor
camera cu marginea departe de el; la deschidere 01:11 imagine clară va avea în intervalul de la 1,2 până la 8 m., chiar înainte de „1 m“ distanță indice este determinat la 1 și 1,2 m adâncime de limita câmpului în jos. De exemplu,
în timpul instalării scalei de distanțe de 1,2 m, iar diafragma distanta maxima 01:16
pe o adâncime scară de câmp este de 2,5 m, iar cea mai mică - 1 pentru distanțe de 2,5 m ;. 3; 4
8 m și o adâncime a câmpului de delimitare în direcția creșterii indicelui este determinată la „infinit“. De exemplu, la o distanță de 3 m și o adâncime a câmpului diafragmei 01:11
scara va fi de la 1,5 m până la „infinit“.
scară distanțe de simboluri se află pe cilindrul obiectivului cu scala metrazhnoy; fiecare caracter corespunde opredolennoy distanță de fotografiere. Simbolul corespunde unei distanțe de 1 m și este setat cadru fotografiere portret cu aranjament vertical; Simbolul corespunde unei distanțe de 1,4 m și este setat portret fotografiere cu un aranjament orizontal a cadrului; Simbolul corespunde unei distanțe de 4 m, și este instalat atunci când fotografiați un grup mic de oameni; Simbolul corespunde unei distanțe de 8 m și folosite pentru fotografia arhitecturală și scenelor cu prim plan.
scara de simboluri meteorologice este proiectat pentru a determina și de a seta viteza obturatorului. Programul de operare al aparatului proiectat pentru a determina și a ajusta expunerea în conformitate cu simbolurile meteorologice și sensibilitatea la lumină a filmului este dată
în tabelul 1.
Tabelul 1. Parametrii de expunere selecție
La instalarea unui film fotosensibil încărcat pe scala situată în partea frontală a obiectivului este stabilită în același timp, o anumită deschidere indicată în tabelul 1. De exemplu, o sensibilitate de 65 de unități. GOST / ISO (19 DIN) corespunde diafragmei 1: 8.
Instalarea extractelor produse de caracterul corespunzător stării vremii în momentul de filmare. În cazul în care cerul soare, senin, trebuie să instalați simbolul „soare“, ceea ce ar corespunde sec 1/250. Atunci când alegeți o vreme simbol a permis o anumită condiție discrepanță cer și caracter ca cinci caractere care nu pot acoperi toate condițiile meteorologice posibile (cer). În ciuda negative sunt primite după fotografiere de simboluri meteorologice, ar trebui să se aplice
pentru tipărirea de mărire la hârtie fotografică corespunzătoare de selecție.
Metoda a seta viteza obturatorului în funcție de simbolurile meteorologice nu poate garanta o trage de succes în primele ore, precum și la apusul soarelui și în alte condiții de iluminare nefavorabile, mai ales pe o perioadă întunecată a anului, așa că, în astfel de cazuri, comportamentul test de fotografiere sau utilizează exponomterelor fotografice.
După ce a dobândit experiența necesară, fotograful amator poate, dacă doriți, mergeți la fotografiere pe scara expunerilor și diafragme, contribuind la procesul de fotografiere mai multe elemente de creativitate. obturator central îndeplinește automat 1/250, 1/125, 1/60, 1/30 și 1/15 sec. La instalarea scara de timp de expunere pe indicele „B“, puteți obține orice expunere, care sunt reglementate de mână.
Pornește rotirea brațului obturator 2 (vezi. Fig. 1) în jos până când se oprește.
Instalarea expunerii vremii instalare selectată prin rotirea inelului de simboluri (extrase) indexul pentru a se alinia cu o viteză de declanșare dorită.
In camera are un sincronizator adaptat pentru potrivirea momentului de lămpi flash cu momentul deschiderii obturatorului completă.
Atunci când se utilizează impulsuri de declanșare lampă bliț poate fi setat
orice expunere. Când se folosește o supapă de unică folosință becuri de aprindere ar trebui instalat la un timp de expunere de 1/15 și „B“. Synchronizer a declanșat în mod automat atunci când declanșatorul.
Contorul de cadru indică numărul de fotografii realizate. Fiecare diviziune a scalei contorului corespunde la două cadre.
OPERARE CU CAMERA
Camera poate fi utilizată ca o producție internă casetă,
și importate. Caseta constă dintr-o carcasă, de blocare mosor pentru fixarea filmului
și două capace.
Înainte de a încărca caseta, trebuie să scoateți capacul și scoateți bobina, așa cum se arată
Fig. 4a. Încărcați banda ar trebui să fie
în întuneric. În primul rând este necesar să tăiați sfârșitul filmului, și trăgând de primăvară consolida filmul dedesubt, astfel încât stratul de emulsie a fost convertit în partea laterală a axei bobinei, așa cum se arată în Fig. 4b. filmul este recomandat să vânt strâns, dar fără efort, să-l dețină pentru a fi marginile fără a atinge emulsia. Apoi, trebuie să introduceți o bobină în clema și închideți capacul casetei
(Fig. 4c). Alte operații cu caseta poate fi făcută în lumină.
Atunci când se lucrează cu o casetă în slotul din dreapta al corpului camerei este introdus în bobina.
Atunci când se utilizează două benzi este pregătit pentru a încărca în aparatul de fotografiat,
așa cum se arată în Fig. 4d.
Atunci când se lucrează cu o singură casetă pe care doriți să-l inserați în slotul din stânga pe corpul aparatului foto, astfel încât capul înapoi furcă îmbinat cu rola banda; în timp ce jumper-ul bobinei trebuie să intre în fișa slotul, atunci trebuie să faceți clic pe capătul liber al bobinei.
Introduceți capătul liber al filmului în canelura bobinei receptoare prindere peliculă perforată pentru un dinte fantă și rotiți butonul rewind film, face un viraj (Fig. 5).
Atunci când se lucrează cu două casete trebuie să fie eliminate pentru a introduce bobina de recepție și ambele casete, astfel încât ambele furci îmbinate cu casete bobina. Rotiți Rewind capul ușor strânge și aliniați banda, banda, considerând că acestea nu sa întors. Filmul ar trebui să revină pe fereastra de imagine
fără distorsiuni, perforare trebuie să fie în angrenare cu contorul de cadru roată dințată.
Închideți capacul camerei și dispozitivul de blocare de blocare, apoi a pus aparatul de fotografiat
în cazul și fixați piulița trepied.
Derularea înapoi partea iluminată a filmului, ajungând la două cadre. Pentru a face acest lucru, faceți clic
și eliberați butonul de eliberare a declanșatorului și o rotație lină a capului rebobinare la vârf pentru a face rebobinare.
Rotirea numărătorului cadrului inel setat indicatorul pe divizia metru de „0“.
Pentru a pregăti aparatul de fotografiat pentru a captura, trebuie să setați viteza obturatorului
și diafragma. Viteza camerei „Schimbarea-8M“ deschidere de instalare și timpul de expunere poate fi efectuată în două moduri: prin simboluri meteorologice și prin combinarea solzi Extracte și diafragme cu indici corespunzători.
Pentru a seta timpul de expunere si diafragma
de simboluri meteorologice ar trebui:
- setați sensibilitatea filmului pe scară poziționată pe partea frontală a lentilei, rotirea inelului pentru a se alinia cu o valoare a indicelui corespunzător sensibilității; obiectivul atunci când este zadiafragmirovan până la o anumită valoare, care poate fi citit pe diafragmele la scară;
- evaluează starea vremii (cerul) și inelul rotativ set de caractere de vreme (fragmente), stabilit împotriva simbolului indicelui de vreme corespunzătoare (fig. 6).
Pentru a instala expuneri și diafragme pe scara necesară:
- setați rotația vitezei de declanșare a instalării inelului de simboluri meteorologice (extracte), indexul pentru a se alinia cu întârziere selectată pe scala situată pe partea laterală a corpului de supapă (a se vedea figura 2 ..);
- setați inelul diafragmei diafragma rotativ, se combină cu valoarea indicelui corespunzător pe scala situată pe partea frontală a lentilei.
Notă.
Când fotografiat pe film de culoare se obține cea mai bună calitate a imaginii atunci când diafragma obiectivului la 1: 5.6 sau mai mult.
După ce instalați diafragma și timpul de expunere a focaliza obiectivul, care determină distanța față de subiect și setați-l pe simbolurile ( „portret“, „peisajul“) sau pe scara distanță. Se determină frontiera de imagine,
uitam prin vizor, ochiul ar trebui să fie cât mai aproape posibil
la fereastra vizor.
Start supapă, și apoi împingeți încet pentru a bloca butonul de eliberare.
Derularea înapoi a filmului cadru cu cadru prin rotirea capului la oprire.
Pentru a dezamorsa camera, trebuie să derulați banda înapoi în casetă atunci când se lucrează cu o singură casetă. Pentru a face acest lucru, apăsați pe butonul declanșator și mențineți-l. Ridicați butonul derulator și rotindu-l în direcția indicată de săgeată, pentru a derula banda. Readuceți butonul de derulare înapoi de film în poziția inițială și eliberați butonul de eliberare a declanșatorului.
Dacă în procesul de rebobinarea filmului a fost lansat accidental pe butonul declanșator și când apăsați-l înapoi filmul în caseta este dificil, se recomandă ușor rotirea capului 21 (vezi. Fig. 3).
Notă.
Trebuie amintit faptul că unitatea de derulare înapoi poate funcționa în mod normal numai cu libera circulație a filmului în fanta casetei.
Scoateți camera din carcasa sa, deschideți capacul din spate, îndepărtați caseta și închideți camera.
Atunci când se lucrează cu două casete înapoi filmul nu este făcută.
Camera necesită o manipulare atentă. Lentilele contaminate se deterioreze claritatea imaginilor, astfel încât aveți nevoie pentru a monitoriza în mod constant curățenia lentilelor. Lentila și vizorul pot fi șterse doar în afara batist sau lenjerie de pânză, de pre-respirație pe suprafața sticlei.
ATENȚIE! Nu demontați aparatul foto.
Nu frecați piesele din plastic de alcool aparat de fotografiat, acetonă și alți solvenți activi.
Ușor, nu afectează calitatea muncii și a normelor de funcționare, diferențele dintre acest manual de operare și camera datorită îmbunătățirii continue a designului camerei.
„Schimbarea“ - nu este o simplă bucată de plastic cu o bucată de sticlă. Acest aparat poate trage imagini de calitate foarte bună. Mai mult decât atât, nu este necesar să se agită și de teamă pentru el. Acest factor, împreună cu camerele de luat vederi de greutate de lumină, a fost decisiv, atunci când aleg dispozitivul pe care să le ia în canotaj. Și „Change“, nu ma eșua.
Cateva poze de campanie, chiar a ajuns la site-ul galeriei. Acestea pot fi găsite pe prima pagină. Ei au fost tipărite în formatul 20x30 și se uită nu mai rău decât fotografiile realizate cu alte aparate foto.
