Momeală pentru lucrul la inaltime. Partea 1.
Acest articol se bazează muncă laic „Fil de salvare» Feodor Farberova. Principalul obiectiv al acestei lucrări - ridicarea și deplasarea sarcinilor cu o greutate de până la 100 kg. Peste masa necesară utilizarea altor echipamente speciale, precum și alte echipamente și sisteme. Articolul implică materiale tehnice companiei PETZL.
Materialul nu este exhaustivă și nu pretinde a fi adevăr într-o singură instanță. Este doar recomandări practice cu privire la utilizarea sistemelor de scripete pentru a efectua o varietate de lucru la înălțime.
TERMINOLOGIE
Lanț de ridicare - un sistem format din mai multe unități mobile și fixe conectate printr-o frânghie sau un cablu, care permite redarea la o distanță pentru a primi un câștig semnificativ în vigoare este aplicată de mai multe ori mai mici decât greutatea de încărcare. Conceput pentru ridicarea, coborârea, deplasarea mărfurilor, precum și pentru organizarea liniilor de ancorare. Burton - din greacă „poli“ care înseamnă „mulți“ și „Detalierea“ - „pull“)
Teoretic, câștigul - valoarea teoretică a unei posibile forță exercitată de blocul scripete excluzând pierderea din frecarea diferitelor părți ale sistemului. Este luat ca bază de calcul a valorii simplității, palan.
Premiul real - valoarea forței dezvoltate de sistemul de palan, cu deducerea tuturor forțelor de interferență care afectează eficiența acestuia.
Complex (revers) lanț palanului - un sistem de blocuri învecinate sau o combinație a acestora (simple și complexe). Caracterizat prin prezența obligatorie a blocului, se deplasează la sarcina.
palan simplă - un sistem cu un aranjament în serie de mișcare și a unităților staționare.
Tackle complex - un sistem în care un bloc de scripete simplu, trage un alt simplu aborda.
Anchor - locul blocului scripete de atașament și începutul blocurilor fixe.
Unitate mobilă - unitate situată pe blocul de marfă sau un scripete construit în sistem, dar întotdeauna în mișcare înainte sau mărfuri. dă întotdeauna de două ori câștigul în putere.
Bloc fix - blocul desemnat nemișcat în punctul de ancorare, este necesar să se schimbe direcția forței aplicate. Ea nu oferă un premiu în efortul.
Lungime de lucru bloc scripete - distanța de la ancora la cea mai apropiată de elementul de încărcare (apucând montarea unității de prindere.). Cu cât această valoare, cu atât mai mare distanta poate lua sarcina într-un singur bloc de scripete operație.
lanț palanului Stroke - distanța care trec toate elementele sistemului înainte de orice contact cu alte elemente. Accident vascular cerebral depinde de tipul de palan din lungimea lui de lucru și, prin urmare, cat de strans palan „compus“ - adică, cât de aproape de primul element de încărcare este strâns pentru a ancora când este selectat complet coarda.
Sistemul permutare - manipulările necesare pentru returnarea palan pe lungimea sa de lucru după ce „a apărut“. Aceasta poate fi o permutare a unităților de ambreiaj (terminale) și alte activități.
TIPURI DE Parime
abordează simplu
lanț de ridicare bază în cazul în care zakrepitverovku pe punctul de ancorare și să treacă printr-o unitate de pe sarcină, este necesar să se ridice forța de încărcare mai mică de 2 ori masa sa. Rola se deplasează împreună cu încărcătura în sus. În scopul de a ridica marfa 1 metru trebuie să fie trecut prin 2 metri de role de cablu. schema bloc a unui scripete simplu 2: 1.
Dacă remediați o frânghie la sarcina, arunca prin unitatea, atașată la punctul de ancorare și trage în jos, pentru a ridica eforturile de marfă ar trebui să fie egală cu greutatea încărcăturii, precum și pentru a ridica o sarcină de 1 metru trebuie să fie trecut prin metru coarda 1 unitate.
De câte ori într-un efort de a câștiga - cât de multe ori pierde în depărtare.
Calculul eforturilor într-un scripete simplu
Pentru ușurința de calcul al blocului scripete câștig teoretic, a făcut uz de „T - metoda“ (un geamantan a tensiunii. - Tension).
câștig teoretic într-un bloc de scripete simplu este egal cu numărul de fire ce se extind în sus din sarcină. Dacă unitatea mobilă nu este atașat la sarcină, iar pe coarda venind din încărcătura, firele sunt considerate din punct de blocuri de fixare.
In scripete simplu, fiecare rolă mobilă (fixat la sarcini) adăugat la sistemul furnizează de două ori câștigul teoretic. Un efort suplimentar se adaugă la cea anterioară.
Tipuri de scripete simplu
Continuând să adăugați unități de mobile și staționare, vom obține așa-numitele abordează simplu eforturi diferite. În funcție de locul în care este fixat capătul cablului de lucru (de ancora sau sarcini) blocuri comune mufle sunt împărțite în chiar și ciudat.
- Dacă capătul cablului este atașat la punctul de ancorare, toate tackles ulterioare sunt chiar: 2: 1, 4: 1, etc.
- În cazul în care capătul cablului este atașat la marfă transportat, vom obține tackles ciudat: 3: 1, 5: 1, etc.
Beneficii scripete simplu
Dezavantaje scripete simplu
Viteza de ridicare Shallow
Sfaturi practice pentru lucrul cu mufle complexe:
Pentru a aborda complexe mai complet formate la fiecare accident vascular cerebral de lucru, și mai puține necesare permutări, este necesar să se răspândească simplu stația de scripete, inclus în complex.
Complex abordează
În toate modelele de mai sus trebuie să trageți rola de cablu spre punctul de ancorare. În practică, întotdeauna mai ușor de a trage departe de punctul de ancorare, pentru că puteți utiliza o contragreutate. În scopul de a trage în jos vstogivayut unitate de fixare suplimentară. Dar el nu dă câștiga pierderi de forță și de frecare într-un astfel de sistem, poate anula beneficiile Ottyag în jos. O trăsătură distinctivă a scripetelui complexe - că sistemul de role se deplasează spre sarcină. de asemenea, sunt complexe abordează simple și complexe.
Dezavantajele sunt aceleași ca și în principal fulia complexe:
- Abordează nu se dezvolta pe deplin,
- Ei au un accident vascular cerebral mic și necesită o mulțime de permutări.

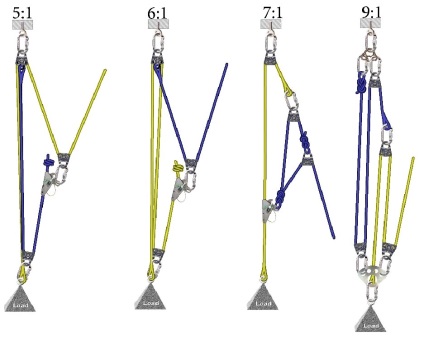

Calculul eforturilor în scripetele complexe
Calculul câștigului teoretic în complexul abordează diferă de bază. 3: 1 (ușor) = 1T + 2T
5: 1 (compozit) = 1T + 1T + ST (sau mai mult este considerată ca fiind 5: 1 = 2T * ST-1T)
7: 1 (complex) * ST = 2T + 1T
compozite abordează
În cazurile în care forța palanului cu lanț asamblat insuficient, iar lungimea cablului de tracțiune nu este suficient pentru a construi un sistem de mai puternic poate ajuta la palan opțional 2: 1 atașat la unitatea de marfă sau de frânghie clemă prindere.
Adăugarea de circuit de 2: 1 scripete la orice veți primi în mod automat de 2 ori câștigul teoretic în efortul.
Calculul câștigului teoretic au făcut pe baza unor complicate sau complexe, în funcție de design cu lanț.
