Așa că astăzi vă voi spune despre una mai tehnică utilă (așa cum este acum la modă să spun - cip) lucrează cu fontul în programul sPlan 7
Dacă trebuie să atragă circuit în conformitate cu GOST, probabil, știți, că în toate desenele desen fonturi speciale sunt folosite pentru etichetare.
Desen fonturi seturi GOST 2.304-81. Structura fonturilor desen incluse română, latină și greacă alfabete, arabă și cifre romane și semne.
GOST 2.304-81 stabilește patru tipuri de fonturi:
Un tip fără înclinare
tip A, cu o înclinare de aproximativ 75 °;
Type B fără înclinare;
tip B, cu o înclinare de aproximativ 75 °
dimensiunea fontului h determinată de înălțimea majusculelor (în mm). GOST 2.304-81 stabilește următoarele dimensiuni de font: 2.5; 3.5; 5; 7; 10; 14; 20; 28; 40.
Teoria acum de a practica. Deci, în scopul de a utiliza fontul GOST desen programul sPlan, trebuie să instalați acest font în sistem. Pentru a face acest lucru, descărcați fontul aici. În arhiva există două tipuri de fonturi A și B. Se extrage arhiva în desen, în orice loc convenabil.
Acum vom merge la Control Panel și deschideți folderul Fonts
În folderul Fonts conține toate fonturile instalate pe sistemul dumneavoastră. Cel mai probabil nu aveți fonturile GOST desen.
Facem click pe butonul din dreapta al mouse-ului în fereastra care se afișează lista de fonturi din meniul contextual drop-down selectați Install New Font ...
În secțiunea „Adăugați fonturi“ alegeți calea către directorul descărcate caseta de desen fonturi și lista de fonturi, selectați tipul fontului.
De exemplu, tipul de font A. și apoi faceți clic pe „Install“. Noi facem același lucru pentru tipul de font B.
După ce instalați fonturile, puteți începe să lucreze în programul sPlan în proprietățile casetei de text, selectați tipul de font și de a lucra cu plăcere!
Trebuie remarcat faptul că am făcut fonturile instalate în sistemul de operare, astfel încât fonturile desen vor fi disponibile în orice program, de lucru cu textul. De exemplu, același Microsoft Word, Photoshop, Corel Draw, AutoCad, și așa mai departe.

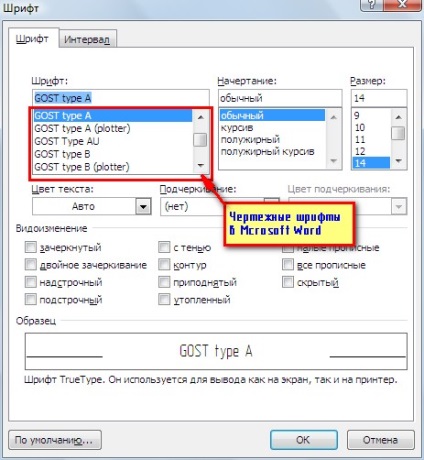

Un exemplu de selectare a unui desen font în Microsoft Word.
