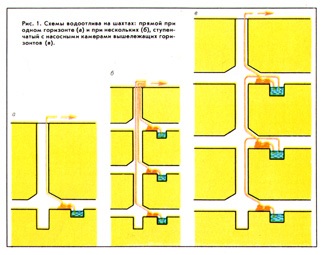

Pomparea schema de pompare a apei la suprafață este împărțită într-o linie dreaptă când pomparea apei din colectorul principal se face direct pe suprafață și pasul, atunci când există o bază prin trunchiuri (uneori puturi) apa este pompată la colectoarele intermediare overlying orizonturi și apoi la suprafață (fig. 1 ).
Mai puțin frecvent utilizate alt circuit de drenaj, de exemplu, transfer de apă în care este dispusă deasupra (în bușteni) o cameră de pompare, o apă de ocolire de la suprapusă orizont, etc. Apa Sistemul meu cuprinde :. Un dispozitiv pentru reglarea Photo intramine (șanțuri de scurgere, conducte, pompe de transfer pompe) , cisterne, stații, puțuri de apă și instalații de drenaj, cu conducte de aspirație și refulare de pompare. Dispozitiv Intramine pentru reglarea debitului de apă și conducte includ șanțuri pentru drenarea apei din colectoarele de incintă și principale.
instalații de deshidratare sunt dotate cu echipamente de automatizare, control și protecție. Echipamente de automatizare oferă umplere automată, porni și opri pompa în funcție de nivelul apei din baia de ulei, pompe funcționează alternativ, pompa de rezervă automată în caz de urgență creșterea nivelului apei în baia de ulei și pompa de defecte de funcționare, control de la distanță și a nivelului apei de semnalizare în baia de ulei. În minele de cărbune, gaze periculoase și praf, utilizarea echipamentelor de automatizare în performanță explozivă și pylebezopasnom. Deoarece indicatorii hidraulice dispozitivele de control utilizate aparatele de măsură și debitmetre. Pentru a proteja pompa împotriva loviturilor de berbec atunci când oprire amortizoare speciale, se aplică un șoc. Principalele modalități de a îmbunătăți în continuare drenaj în minele: reducerea volumului și simplificarea construcției sau utilizării antetelor pompe submersibile verticale deshidratare tubeless și airlifts; îmbunătățirea drenaj mijloace pentru pomparea la suprafața apei contaminate; mecanizarea completă a forței de muncă pentru transportul echipamentelor, instalarea de unități de pompare și conducte. curățare rezervoare de apă, etc.

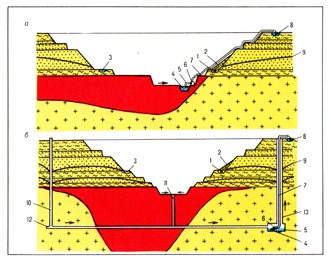

În timpul sistem de scurgere a apei deschise constă dintr-un dispozitiv pentru reglarea vnutrikarernogo scurgere rezervoare de apă, stații de pompare, instalațiile de drenaj și feroviar. Dispozitiv pentru reglarea debitului includ vnutrikarernogo prigruzki pentru a preveni deformarea rocilor libere în zonele de infiltrațiilor apelor subterane pe pante, șanțuri sau tuburi de drenaj pentru colectarea apei de pe toate traversele și goaf și deshidratării o primă incintă, iar apoi în baia de ulei principal.
Cu un dialog deschis antetele de dezhidratare cu stații de pompare sunt plasate pe cea mai mică cariera creșteri. Anteturile sunt construite cu principal debitul apei de scurgere de 50 m3 / h și se calculează la recepția de cel puțin 3 ore de afluxul de apă normală. stații de la construirea antete și dotate cu instalații de drenaj, care ar trebui să ofere performanțe de pompare aflux maxim de apă pe zi, timp de 20 de ore de pompare; prevăzut în mod suplimentar stand-by pompe. În zonele în care afluenți meteorica pot fi de mai multe ori mai mare decât în mod normal, principalele pompe de drenaj funcționează plutitoare.
Cu o Deshidratarea deschisă pe cariere udate este utilizat în principal în pompe de înaltă presiune scăzută. Conductele de presiune prevăzute pe pereții carierei fără de lucru. În timpul iernii, instalația de deshidratare, conducte de presiune și șanțuri de drenaj sunt protejate de îngheț. Când Dewatering o apă carieră subterană este pompat sau îndepărtată într-o specială de generare de drenaj drenaj (galerii), traversate cu o pantă spre baia de ulei cu camera de pompare, de unde este pompat la suprafață prin trunchiuri de carter de pompă sau de foraj pentru ape sau cursuri de apă de suprafață. Acesta utilizează în esență aceleași pompe ca și în apele de mină. La trecerea prin arborii și șanțurile divizate, utilizate pompe auxiliare (centrifugal cantilever secțională în spirală, turbopumps et al.) Capacitate 5-130 m 3 / h și presiunea de 30-100 m.
