Pentru transformarea actuală de astăzi folosesc o varietate de dispozitive Transformator toroidal - este dispozitivul cel mai comun care se aplică nu numai la aparatul de sudură. Înfășurarea transformatorului toroidal este considerat a fi un serviciu popular.
Pentru a realiza înfășurarea transformatorului toroidal la domiciliu, ar trebui să citiți instrucțiunile noastre.
Proiectarea transformatorului
Acest transformator remarcabil a fost fabricat de Faraday. Toroidal Autotransformatorul - este un dispozitiv special, care este proiectat pentru a converti curent alternativ. Ele pot fi folosite într-o varietate de unități liniare. Acest dispozitiv electromagnetic poate fi o singură fază și trei faze.
În această fotografie puteți vedea că structura este formată din următoarele elemente:
- disc metalic, care este fabricat din rola de oțel magnetic.
- garnituri din cauciuc special.
- conduce primare.
- Înfășurarea secundară.
- Izolație, care este situat între înfășurări.
- Scutul de lichidare.
- Stratul suplimentar care este dispus între primar și bobina de ecranare.
- Înfășurarea primară.
- Acoperirea de izolare a miezului.
- core toroidal.
- Siguranță.
- Organe de asamblare.
- Un strat de acoperire de izolație.
Pentru a conecta folosind producătorul bobina magnetică. Acest tip de invertor este calificat pentru: scop, răcire și tip magnetic. Prin scop pot fi împărțite în puls, putere și convertor de frecvență. Răcirea transformatoarelor de aer sau ulei. Dacă ar fi interesat, atunci puteți citi despre transformator toroidal.
Acest tip de dispozitiv poate fi utilizat în stabilizatori sau sisteme de refrigerare. Diferența principală a structurii va fi considerată ca fiind numărul de înfășurări, care cuprinde un transformator. Forma inelului este considerată a fi cea mai comună. În acest caz, înfășurarea convertorului toroidală este realizată uniform. Datorită acestui aranjament de convertor bobine se răcește rapid și nu va trebui să utilizeze răcitoare.
Avantajele transformatorului toroidal
Dacă intenționați să utilizați un transformator toroidal, apoi amintiți-vă că aceasta poate avea o serie de avantaje:
- Design-ul are o dimensiune mică.
- Semnalul de pe pilier este considerat suficient de puternic.
- Înfășurările pot avea o lungime mică. Dar acest lucru la locul de muncă, deoarece, veți auzi un anumit fond.
- Ușor de instalat de sine.
Convertorul poate fi folosit ca un încărcător transformator de rețea sau de bloc pentru lămpile cu halogen. Puteți citi despre acțiunile principiului transformatorului de curent, dacă este necesar.
Dizolvarea de transformator toroidal

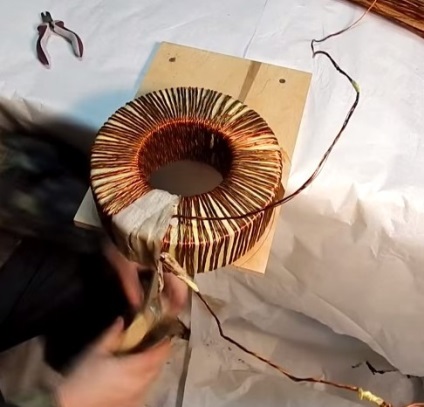

Producția transformatorului toroidal poate fi realizată chiar și tânăr electrician. Winding nu este o afacere mare. Aici sunt pașii care vor ajuta să știe cum să înfășurați un miez magnetic toroidal pentru semiautomată:
- Bobinaj transformator de miez de ferită, trebuie să utilizați o mașină specială. Acesta vă permite să accelereze în mod semnificativ activitatea și, în același timp, puteți reduce cu ușurință posibilitatea unui dismount de fier. Acesta poate fi rulat pe tipul de clemă pentru coiling fire.
- Latro care sunt necesare pentru lichidare ar trebui să aibă aceleași dimensiuni. Când înfășurate, trebuie să vă asigurați că între spirele nu a existat nici un spațiu. Dacă transformatorul de putere va avea lacune mici, atunci ele pot fi umplute cu foi de fier de la un alt transformator.
- După lichidare de fier este necesar să se sudeze concluzii speciale. Pentru a suda articol vor fi suficiente 2 sau 3 puncte de sudură.
- Acum trebuie să lubrifia capetele miezului magnetic cu un adeziv epoxidic. Dacă este necesar, marginile pot fi rotunjite.
- Pe partea de sus a unui amplificator de care aveți nevoie să rola de izolare. Pentru a efectua o lichidare, puteți folosi o bucată de carton. Atașați-l, puteți utiliza banda de mascare. Repetați această acțiune este necesară pentru întreaga zonă de bord.
- Acum puteți vânt banda izolatoare, care este realizat din material textil. Pe partea de sus a stratului poate fi de asemenea folosit bandă de mascare.
- Du-te la ultima etapă se referă înfășurarea fire ale secțiunii selectate. Se calculează numărul de spire puteți cu ajutorul unui program special. După înfășurarea produsului ar trebui să fie acoperite cu lac NC.
- Izolație pentru un transformator toroidal trebuie să fie confecționate din pânză lăcuită sau bandă textilă. Aceasta se numește înfășurarea secundară și ar trebui să fie, de asemenea, lăcuit. Această acțiune ar trebui să fie continuată până la nivelul dorit de ture.
- Firul pentru înfășurarea secundară în mod tipic are o secțiune transversală mare. Dacă este nevoie de transformator de putere pentru sudare cu arc, apoi la sfârșitul anului ar trebui să fie adăugate la numărul necesar de spire.

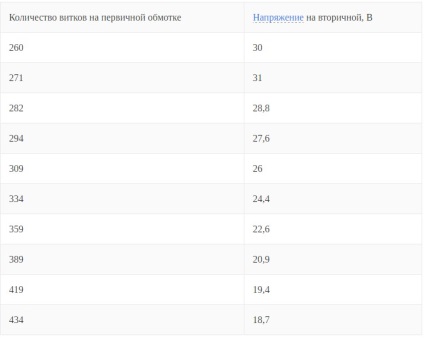

O bobină poate tolera 0,84 volți. Schema de înfășurare a transformatorului toroidal este după cum urmează:
Deci, puteți face cu ușurință propriul transformator toroidal 220 la 24 de volți. Acest sistem va fi capabil să se conecteze cu ușurință, pentru sudură cu arc și de sudare semi-automat. Toți parametrii trebuie să fie calculate pe baza secțiunii a firului. Caracteristicile dispozitivului permite, de asemenea, un regulament pas. Printre avantajele sale pot fi găsite destul de înaltă performanță și disponibilitate.
Vand transformator toroidal HBL-200 poate fi în aproape orice oraș. În fotografia de mai jos puteți vedea costul convertorului:
Sperăm că informațiile noastre vor fi de ajutor și puteți efectua corect transformatorului toroidal. După cum puteți vedea, înfășurarea unui transformator toroidal nu ia mult timp.
