A.P.Gulyaeva a manualului „Metalurgia fizică“
proprietăți mecanice ridicate ale oțelurilor aliate au furnizat aplicarea lor avantajoasă în comparație cu carbon, în multe ramuri ale ingineriei speciale (aviație, auto, etc .. D.). Cu toate acestea, există diferite oțeluri aliate defecte care apar rareori în oțeluri carbon. De multe ori, respectarea strictă a dreptului set de condiții tehnologice, aceste defecte nu pot fi complet eliminate. Cele mai importante dintre ele: fragilității temperament, segregarea Dendrita și fulgi (fenomenul fragilitatii temperament, a se vedea punctul 2 din prezentul capitol ..).
Apariția segregării dendritice datorită aliajelor de cristalizare neechilibru (vezi. Sec. V, p. 10). Prezența elementelor de aliere în oțel crește intervalul de temperatură de cristalizare împiedică procesele de difuzie și promovează fenomene de segregare dendritice, deoarece crește diferența de concentrație dintre mai devreme și mai târziu a ieșit din cristale lichide (conform I.N.Golikova). segregarea dendritic macrostructură este prezentată în Fig. 303, precum și.
Fig. 303. Defecte macro și microstructura din aliaj de oțel, × 130 (Sauveur): și - segregare dendritica; b - benzi
După laminare sau forjare fulgi de ovăz emisă, alungită pe direcția de deformare (Fig. 303 b). Unele proprietăți mecanice din întreaga fibra sunt mai mici decât de-a lungul (# 963; 02. # 968;, aH), datorită prezenței chgo deformate rostogoleste incluziuni nemetalice. Acest fenomen se numește anizotropiei proprietăților mecanice. Purificarea incluziuni de oțel și nemetalice în principal de tip sulfură metode metalurgice (tratament cu zguri sintetice, retopire electrozgura) reduce proprietățile anizotropie.
Pentru a reduce lichefiere dendritic recurge la recoacerea de difuziune, înainte de rulare a lingoului, care se prelungește încălzirea oțelului la temperaturi foarte ridicate (1000 ÷ 1200 ° C).
Fulgii sunt în fractură spot (fulgi) (304 Fig.) Și în microsection transversal - fisuri. Firește, prezența fisurilor determină o reducere a proprietăților mecanice. Fisuri fulgi, mai periculos decât oțelul de înaltă rezistență are. Fulgii din oțel de înaltă calitate - un defect foarte gravă. Flock poate fi tot din oțel, dar de cele mai multe ori ele se găsesc în oțelurile care conțin crom t. E. In Cr. crom-nichel. hromonikelvolframovyh. hromomargantsovistyh și colab.

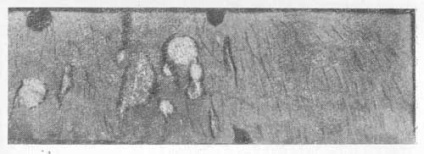

Fig. 304. Flock din otel (fracturare)
Flock poate fi forjat sau din oțel laminat, oțel turnat, acestea se găsesc foarte rar.
Când apar fulgii să fi devenit?
În cazul în care oțelul după forjare (laminare) este răcită rapid în regiunea de 200 ° C sau mai mică, atunci va fulgi fulgi de oțel. Viteza de răcire la temperaturi de peste 200 ° C nu conduce la formarea de flocoane. Astfel, fulgii sunt formate prin răcirea rapidă de la 200 de până la 20 ° C
O serie de date arată că fulgii care rezultă soluție în hidrogen oțel topit, care la temperaturi sub 200 ° C iese din soluție și creează tensiuni interne puternice care conduc la fisuri (flocule). În cazul în care oțelul este răcit lent, timp pentru a difuza hidrogen din soluție și să se retragă complet din oțel. Ca rezultat, oțelul devine insensibil la flokenoobrazovaniyu (SS Steinberg, E. Gudremon).
Astfel, una dintre principalele cauze ale flocoanele pot fi considerate ca hidrogenul dizolvat în oțel, care nu reușește să stea la temperaturi sub 200 ° C
Flakes rar format în oțelul turnat, deoarece hidrogenul eliberat din turnare soluție se acumulează în numeroase pori și scurgerea metalului turnat.
Fulgii pot fi eliminate prin forjare ulterioară (laminare) la o dimensiune mai mică, deoarece aceasta fisura (fulgi) sunt sudate. Flakes rareori detectate în secțiunile transversale mici (diametru mai mic de 25 ÷ 30 mm). Evacuarea, îndepărtarea gazelor din oțel, inclusiv hidrogenul elimină capacitatea de oțel pentru a forma flocoane.
publicare second hand:
Gulyaev AP Metalurgie fizică. Manual pentru colegii tehnice. 6th ed. Revizuit. și ext. Metalurgia M., 1986. 544 p. pagina 353 -. 355.
"Treater" Web-site-ul (termist.com)
rigidizarea termomecanic de bare de armare
Absența referiri la materialul utilizat este o violare a „Să nu furi“ poruncă
