Jetstream cuptor - una dintre cele mai moderne tipuri și eficiente de unități de încălzire. Pentru funcționarea cazanului se potrivește cel mai diverse combustibili solizi - din lemn pentru pelete si presat turba si gunoi menajer.
cuptor Jetstream cu mâinile lor
Singurul dezavantaj semnificativ al acestor echipamente este costul ridicat. Dar, dacă doriți, puteți face față cu fabricarea cazanului cu mâinile. Pentru a face acest lucru, trebuie să înțelegeți foarte bine diagramele de asamblare și au aptitudinile necesare pentru a lucra cu echipamente de sudură.
cazan Piroliza mâinile lor (caracteristici ale cazanului prezentate în tabel)
Tabelul 1. Piroliza, cazan de gazeificare. Parametrii pentru diferite capacități
Cum cuptorul Jetstream?
In centrul cazanului principiul piroliza, a cărei esență constă în descompunerea termică a combustibilului solid la temperatură ridicată, în condiții de deficit de oxigen generate artificial este. Ca rezultat, combustibil stridente înăbușă, descompunerea unui reziduu și piroliză gaz solid. Gazele rezultate sunt de asemenea arse, ceea ce mărește eficiența termică a echipamentului și face ca un consum de combustibil mai durabil.
Un avantaj suplimentar al cazanului este considerat de siguranță a mediului. În timpul pirolizei arderii combustibilului emit componente nocive sunt amestecate cu dioxid de carbon și reciclat. Ca rezultat, atmosfera este derivat de fum, care nu conține agenți cancerigeni și alte substanțe nocive. Această caracteristică permite cazanelor pentru încălzirea chiar și resturi de cauciuc de pal din lemn și alte materiale similare.
Pe măsură ce aerul se deplasează în cazan
Important! Dislocarea impurităților, cum ar fi din cauciuc și polimeri nu trebuie să depășească 20% din cantitatea totală de combustibil.
Cazane prin piroliză de lucru este format din 4 etape principale.
- În prima etapă, combustibilul este uscat suplimentar și se descompune în gaze solide și reziduuri.
- În a doua etapă gazele de piroliză sunt arse.
- A treia etapă este suflat cu flacără și căldură este returnat combustibil, care promovează eliberarea de căldură suplimentară.
- În etapa a patra a produselor de combustie rămase sunt evacuate printr-un coș de fum.
Înțelegerea caracteristicile cazanului, se trece la fabricație sale. Să începem cu pregătirea materialelor și a instrumentelor necesare.

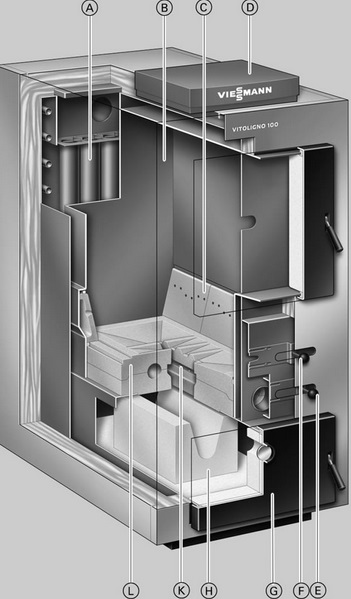

Cazan de piroliză Viessman
Se apuca de lucru
- Grosimea tablei de 0,8 mm.
- cărămizi rezistente la foc.
- Senzori de temperatură.
- grătar Grate.
- Tevi cu un diametru de 32 mm, 57 mm și 160 mm.
- Profilate tub într-o cantitate de 2 bucăți.
- ușă Ash.
- Ușa pentru camera de combustibil.
- Fan.
- sârmă flexibilă ars.
- Bulgară.
- Inele de slefuire.
- aparat de sudura.
Procedura cazanelor de gazificare de fabricație
Înainte de a începe producția cazanului, verifica unele recomandări utile. conformitatea echipamentelor gata de subiect va maximiza performanța, eficiența și costul.
sfaturi utile
- Sistemul ar trebui să completeze supapa pentru a regla intensitatea fluxului de lichid de răcire.
- Pentru a mări transferul de căldură mediul tub de căldură este mai bine pentru a face o curbă, de exemplu, sub forma unei bobine.
- Diafragma de încărcare a combustibilului trebuie să fie dreptunghiular. Atunci când această deschidere a ușii ar trebui să completeze o placă de oțel pentru etanșare.
- Pentru a controla intensitatea sistemului debitului de aer de intrare este completat cu limitator.
instrucție
Desen cazan de piroliză
Primul pas. Din tablă taie peretele corpului cazanului 4 într-o cantitate de bucăți. Peretele frontal este decupat găuri pentru camera de combustie și cutia de cenușă.
Al doilea pas. Se taie găuri pentru producătorii de țevi și de evacuare a fumului.
Al treilea pas. Punerea împreună pereții metalici, cu excepția spate. Pentru a face acest lucru, vom folosi aparatul de sudură. pisa cu atenție îmbinările dintre părțile la viitorul cazanului.
Al patrulea pas. Punerea în practică a schimbătorului de căldură a cazanului în conformitate cu schema prezentată. țeavă de sudură.
Al cincilea pas. Introduceți schimbător de căldură în corpul cazanului. Vedem conexiuni etanșe cu un compresor. În cazul în care nu există scurgeri de sudează peretele din spate al carcasei.
Al șaselea pas. Puneți grătarul. Acesta împarte corpul cazanului pentru 2 camere. Într-una (de jos) va mocni pentru încărcare, al doilea - gazele arse. Camera inferioară vom termina conducta, iar după cărămizi refractare obkladyvayut pe fiecare parte.

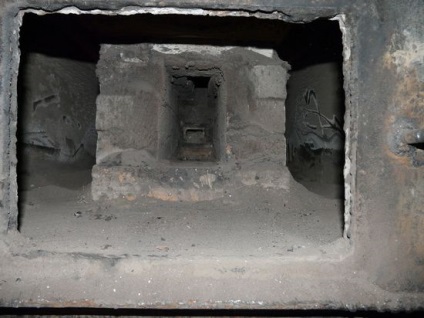

cazan de piroliză interiorul carcasei
Etapa a șaptea. Montați camera ușii și acoperi Focar. Acestea ar trebui să cât mai mult posibil, se potrivesc perfect la corp.
Al optulea pas. Instalarea preasamblat cazan căptușită suprafață suport cărămidă.
A noua etapă. Prindere prin horn. O țeavă de evacuare a fumului recomandat de vată minerală folie pentru izolare.
A zecea etapă. Conectarea la circuitul de apă unitate.
A unsprezecea etapă. Setați pompa de explozie.
cuptor Jetstream cu mâinile lor
Suplimentar cazanului poate fi automatizat prin stabilirea unui sistem de senzori de temperatură și controlere. Ei vor controla intensitatea alimentării cu aer.
hotă în apropierea cazanului
Unitate de automatizare (pompa conectată, absorbant și senzori)
prevenirea accidentelor
La instalarea unui cazan de casă Respectați următoarele indicații importante:
- pentru instalarea unității de încălzire este necesar să se aloce o cameră separată cazan;
- in camera cazanului trebuie să fie echipate cu un sistem de ventilație eficient. Zona de deschidere minimă a aerului - 100 cm 2;
- distanța dintre unitate și orice alte suprafețe și obiecte trebuie să fie mai mare de 20 cm;
- înainte ca podeaua focarului cazanului așezat pe tabla de oțel de cel puțin 3 mm grosime;
- cazan la cărămida pre echipată sau beton de bază;
- țeavă de colectare a fumului trebuie să fie calitativ Izolați. Fără proces de condensare termică, funingine și alte probleme vor fi mai intense. Acest lucru va afecta eficiența echipamentului și durata sa de viață.
În cele din urmă, o verificare a randamentului cazanului. Este suficient pentru a face o sarcină de încercare de combustibil. Dacă iese fum nu va avea mirosul de carbon, apoi cu randamentul cazanului este bine, și poate fi folosit pentru a incalzi casa fara nici o grija.
Cuptorul Jetstream la căldură?
combustibili
poate fi utilizat pentru cuptor de piroliză a cazanului:
- lemn de foc;
- brichete de turbă;
- antracit;
- pelete si brichete din lemn;
- lignit;
- cocs.
Acești combustibili variază în valoare calorică. Din acest indice depinde direct de eficiența muncii de asamblare. Aplicarea mai puțin combustibil caloric poate reduce randamentul cazanului cu 30% sau mai mult.
Stoke cazanului

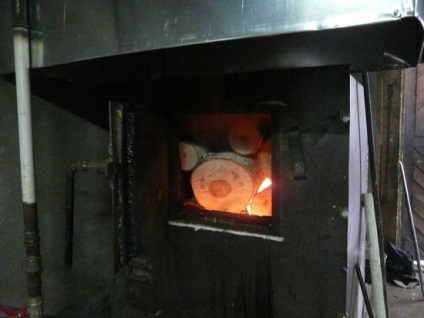

Stoke cazanului
Piroliză Cel mai adesea cazane de cuptoare folosind brichete si pelete. Brichete pot fi realizate din lemn, paie si turba. Ideal - brichete realizate prin presare metoda. Aceste pelete care sunt fabricate din rumeguș, trebuie utilizat numai în combinație cu cărbune brun sau foc.
Pentru producția de pelete poate fi de asemenea folosite lemn sau paie. Material presat în mod similar brichete.
Adesea, lemnul este utilizat pentru încălzirea cazanelor de piroliză. Important! Pentru a maximiza eficiența echipamentelor și pentru a reduce consumul de combustibil trebuie să folosiți conținutul de umiditate lemn sub 20%.
În general, alegerea combustibilului ar trebui să ia în considerare terenul, care este casa ta. Dacă trăiești înconjurat de păduri, opțiunea cea mai fezabilă ar fi utilizarea de lemn de foc. Locuitorii din zona de stepă, de regulă, este mai favorabilă pentru încălzirea cu cărbune.
În cazul în care orice combustibil disponibil în zona dumneavoastră, pentru a alege cele mai nutritive. Acest lucru va asigura o maximă eficiență, cu un minim de echipamente.
Consiliile de specialiști pentru cuptorul cazanului
Să vedem ce spun profesioniștii în alegerea tipului optim de combustibil.
Astfel, în cuptorul de lemn va produce o mulțime de fum. Pentru a scapa de insotitorul inconvenientele pe marginile trebuie să descărcați jurnalele stivă de dimensiuni mai mari, iar în centrul a pus fătări mici.
În zonele dens populate, se recomandă să se abțină de la utilizarea turbei ca în timpul arderii sale, o cantitate mare de dioxid de carbon în atmosferă și există diferite particule mai mari, este puțin probabil ca vecini place.
Pentru a face utilizarea eficientă a antracit nevoie de un centru puternic. cazan de piroliză de putere, de obicei, nu este suficientă pentru arderea completă a combustibilului. Pentru a reduce costurile și păstrează din cenușa marilor fragmente supraviețuitoare și să le folosească din nou.
Astfel, care posedă abilitățile de a lucra cu sudură și urmând aceste linii directoare, va fi capabil să producă un cuptor eficient, fiabil, sigur și economic Jetstream.
