1.1. Receptoare liniare.
Receptoare liniare servesc pentru colectarea agentului frigorific lichid, având ca rezultat condensarea vaporilor la condensator. și asigură stabilitatea dorită și fluxul de fluid alimentat la robinetul de reglare. Receptoarele liniare sunt aparate sunt de tip orizontal și aparatele de înaltă presiune. Receptoare pot fi plasate atât în interiorul magazinului și în afara ei. Aspectul unui receptor liniar este prezentat în Fig. 1.1. Pentru industria casnică sistemele mari de amoniac de refrigerare gamă proiectat de tip receptor PB liniar mediu și (conform 24.203.03-90 OST) volumul de 0,4 de lucru la 5 m 3. Instrumente de umplere receptor liniar cu amoniac lichid este de 50%.

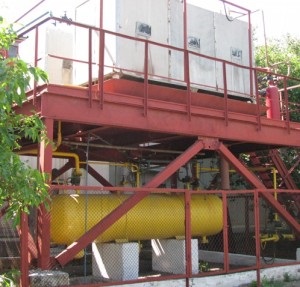

Fig. 1.1. receptor linie poziționat sub XM amoniac condensator.
1.2. Circulare receptoare.
receptoare utilizate în circuitele care circulă pompa de recirculare cu amoniac la fierbere se referă direct la aparate și joasă presiune. Acestea sunt destinate pentru colectarea agentului frigorific lichid de joasă presiune și separarea fluxului de vapori de amoniac la orificiul de intrare al compresorului din particulele de fluid. Astfel, receptoare circulante combină funcțiile receptorului și a acumulatorului. Circulantă receptoare acoperite de un strat de izolație termică și sunt plasate în compartimentul motorului, astfel încât să se asigure drenarea lichidului gravitațional în acesta dintr-o parte a sistemului vaporizator și suprapresiunea necesară la intrarea pompei pe de altă parte. Toate receptoarele care circulă în timpul instalării recomandat de alimentare cu diametrul conductei ascendente de 250-300 mm pentru mari cavitație pompa de stoc. Receptoarele pot fi proiectate ca vertical (RFE brand) și orizontală (RVTSZ marca, RTSZ și RD) unități. Aspectul circulației receptorului este prezentată în Fig. 1.2.

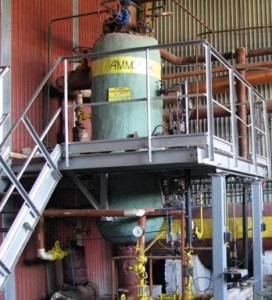

Fig. 1.2. receptor de circulație în camera motoarelor unității de refrigerare.
Cilindree produse de interne receptoare de circulație din industrie este de la 0,75 până la 25 m 3. Instrumente și umplerea receptorului orizontal și vertical este de 30%.
1.3. Receptoare de drenaj.
receptoare Drain concepute pentru a primi agentul frigorific lichid din sistemul evaporatorului când decongelați dispozitivele de camera de răcire (dispozitive pentru aplicarea la rece - răcitoarele Eg.) sau în timpul reparării. Dispozitivele acoperite cu un strat de izolație termică și instalat în interior. Structural receptoare de drenaj efectua atât pe orizontală (marca RTSZ și RD) și verticală (marca DCA). Aspectul receptorului de evacuare este prezentat în Fig. 1.3.
Fig. 1.3. Scurgeti receptor. Aspect.
Receptoare destinate industriei de volum de drenaj de la 0,75 la 12 m 3. Instrumente de umplere receptor de scurgere de 70% din volumul său.
