caz instrument de tamplarie
Securii principalele instrumente de tamplarie este compus din piese de fier, de lemn înfipt ciomagului hard rock. Nume piese văzut ax din Fig. 1, lama servește la Teskey și fund - pentru zakolachivaniya. Cea mai mare parte a părții de lucru a lamei este un „deget de la picior“. Degajare, care nu se află la toate axele, folosite pentru scoaterea cuie. pană de fier previne toporul de la venirea off cu securea. Toporul este confecționat din fier, iar lama și sudată la oțel. Ax efectuat cele mai multe tamplarie: abataj, rebating, retezarea, dispozitivul vrubok zakolachivanie capse, cuie, etc ...
Lronburg sherhebelem si trasatori
Fig. 4. Strug drepte și curbe.
Pentru a conferi o mai mare finețe suprafețe ax sau suprafețe tăiate obținute după tăierea sunt jack-plan, iar greierele planul molar (fig. 2 și 3). Toate au o bucată de metal a avut loc în pană de lemn bloc. bucata Sherhebelem din metal a terminat margine rotunjită, și servește pentru planul nepoliticos și cricket ostruzhki pre și au o bucată dreaptă de metal și servesc la suprafețe netede. doi oameni lucrează Medvedkov stând pe strugivaemom subiect. În plus, scula de tăiere și un instrument pentru îndepărtarea scoarță servește plug drepte și curbe (Fig. 4).
Pentru buchiseală găuri și fante dalta utilizate (fig. 5), în care tubul de fier este încărcată cu mâner din lemn masiv prinsă la capătul inelului de fier, care împiedică mânerul de destrămare.
O daltă (Fig. 6) este diferit de lame mai slabă, acesta este destinat să curețe diverse vrubok fără impact asupra mânerului, și de ce acesta din urmă este adaptat pentru brațul mai convenabil de susținere și este montat pe vârful montat în capătul opus glandelor.
Pentru perforare prin găuri sfredel utilizate (Figura 7.) cu diverse dispozitive rasturnat: a) lozhechnym b) perochnym c) elicoidal. La capătul melcului are un sfat pentru vrezyvaniya la copac și se află lângă vârful unui dispozitiv. Ambele părți sunt realizate din oțel. Urmează un ax de fier, cu un ochi la un mâner de lemn.
Pentru tăierea și tăierea de-a lungul peste lemnul folosit diferite dispozitiv lamă.
Saw transversală (fig. 8), are o lamă din oțel cu dinți și este prevăzută cu două mânere din lemn de la capetele sale. Dinții fierăstraiele vin în diferite forme și rândul său ușor deviat în direcții diferite față de planul unui dispozitiv special ferăstraie - (. Figura 9) cablajului, care se face în vederea propii a fost mai mare decât grosimea. ferăstrău, astfel încât pânza nu va fi prins în tăietură.
Fig. 8. eco ferăstrău.
Fig. 9. Dispunerea pentru ferăstraie.
Cablare - Placă de fier cu fante, care rulează dinții de ferăstrău și pliate lateral.

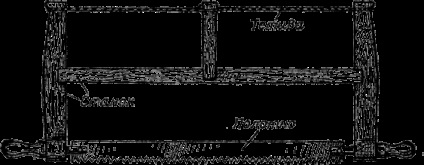

Pentru propil mai mici servește bowsaw (Fig. 10), care web este întărită de o mașină de lemn și servește pentru coarda tensiune web-spin strâns coardă de arc pe zăvor speciale din lemn. Ferăstraie vin cu dinte mare, mediu și fin - în funcție de mărimea produsului. Luchkovye piloyu poate opera de o singură persoană. Bowsaw cu o cârpă foarte îngust numit de cotitură.
Fig. 10. Saw luchkovye.
Hacksaw (Figura 11.) - lamă în consolă mâner. bomfaier îngust, utilizat pentru tăierea sloturi în placi.
Adăugarea la tâmplarul instrument de tăiere de mai sus are la dispoziție o mulțime de alte elemente de lucru.
Fig. 12. Hammer ciocan.
Hammer - vin în diferite dimensiuni; ciocan (fig. 12) - un ciocan de oțel mic este plasat pe un mâner de lemn, are un capăt plat - pentru conducere și celălalt este - tras cu o fantă pentru tragerea cuie.
Hammer (Figura 13.) - cu o greutate de 1 la 2 kg - fier oțel cu sudură capete pentru curse de mare putere.
Maul (. Figura 14) - cu o greutate 2-8 kg - pentru conducere cuie mari, capse etc ..
Mallet (Figura 15.) - un ciocan și dalta dalta din lemn de lucru, să nu se uzeze brațele lor.
Instrumente de suport sunt la tamplarie:
Amortizor cu un fir cu plumb (figura 16). - o rană cordon pe o bobină de lemn să se rotească liber pe tija cu un mâner. Până la capătul cablului este atașat de cupru, fier sau un fir cu plumb, datorită căruia cordonul este verificat verticalitatea diferitelor părți de construcție. Frecate cu cretă sau cordon de cărbune pentru a bate pe panourile și jurnalele de linii drepte peste care finisarea.
Fig. 16. Amortizorul cu un fir cu plumb.
Dreptare (Figura 17.) - lemn sau metal - pentru linii Scribe în unghi drept față de marginea și pentru a verifica dacă panourile și barele de căptușeală în direcția transversală.
Fig. 17. Norma.
Malka (Fig. 18). Aparatul este ca un clin, dar cu rigle conectate printr-o balama care permite schimbarea unghiului. Riglele sunt menținute într-o poziție fixă cu șurubelnița împingere piuliță (urechi), este înșurubat pe linia de legătură dintre cele două axe.
Compase (fig. 19) - fierul cu dugoyu atașat la un picior și șurubul de presiune cu piulița fluture - pe celălalt picior pentru a menține o distanță constantă între picioare.
Fig. 20. Nivelă.
Nivelul apei (Figura 20.) - pentru a verifica planul orizontal - două grătare din lemn fixate strâns, una care a făcut pista și slotul pentru cablul cu un fir cu plumb.
Nivel (. Figura 21) - constă dintr-un conducător mic, care tubul este încorporat cu lichid, și o mică bulă de aer; poziția orizontală a liniei cu bule de aer este amplasat în mijlocul tubului.
Uneori, în aceeași linie este încorporat într-o deschidere specială a doilea nivel la unghiuri drepte față de primul (a) pentru verificarea planului vertical.
Trăsătură (Figura 22.) - placă de oțel curbat cu capetele ascuțite, ținute în afară de un bloc de lemn anumită distanță, cablu atașat.
Caracteristică utilizată pentru a se potrivi una la alte busteni, panouri sau scanduri, de conducere un picior pe marginea busteni sau panouri care deja tăiate, iar celălalt - pe cel care este supus oteske.
Fig. 23. Fișiere.
Fișiere (Fig. 23) - Bare de oțel de stingere puternic cu o crestătură. Se serveste pentru punctul de băut; în funcție de secțiunea transversală sunt triunghiulare, plate, semicirculară și rotund - conform formei dinților de ferăstrău.
