Cabluri de joasă curent este cabluri și fire, care rulează o mică tensiune de curent de până la 25 V. Acestea sunt folosite în fabrici, case și birouri. Este dificil de a găsi o cameră modernă, în care nu ar fi stabilită rețeaua de curent scăzut.
cerere
Imediat trebuie spus că actuala înseamnă slab măsurată în miliamperi (mA).
Slab curent alternativ poate transporta un semnal de date, care se aplică în domeniile:

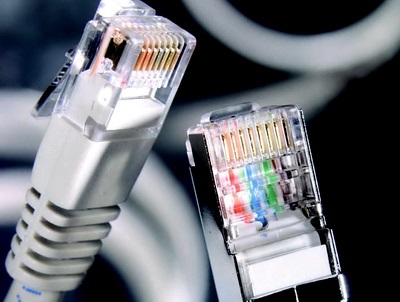

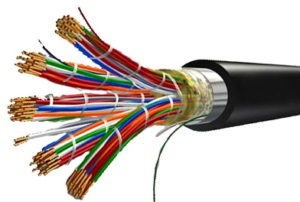

Aparatură torsadate
Pentru transmiterea semnalelor de comunicație utilizate perechi de fire izolate și răsucite. Pentru a asigura unitatea de proiectare și rezistență, perechii de fire răsucite este plasat într-un înveliș de plastic. Utilizați una, două sau mai multe perechi, în funcție de cerințele rețelei.
Curl este necesară pentru a reduce influența electromagnetice de fire pe fiecare parte, pentru a reduce pierderile capacitive și de a crea o barieră pentru zgomotul exterior.
Pentru a proteja firele răsucite de la efectele mecanice și electromagnetice ale factorilor externi utilizați teacă din polietilenă, o împletitură metalică și folie chimice,.
Cuplul format din fire solide și irecuperabile. conductorilor din liță perfect transfer de răsucire curbe, astfel încât acestea sunt utilizate în patch cord-uri și cablul de interconectare dispozitive și echipamente electrice. Single-core cabluri torsadate în conducte pavare și pereți, unde nu există unghiuri ascuțite.

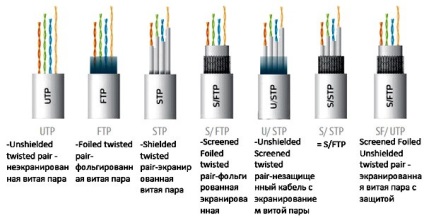

Ca și în limba engleză „torsadat“ sună ca o pereche de fire răsucite, pentru desemnarea sa folosit abrevierea TP. Pentru a înțelege cablul ecranat sau nu, trebuie să acorde o atenție la marcajele. În conformitate cu următoarea notație la standardele internaționale:
- U - nu există nici un control de securitate;
- S - folosește o împletitură metalică;
- F - folie de aluminiu.
Astfel, denumirea U / FTP sugerează că protecția prevăzută pentru fiecare pereche de ecranare folie, scut de ansamblu lipseste. SF / UTP - există un scut de folie comună și șiret, screening-ul separat este absent.
cabluri coaxiale

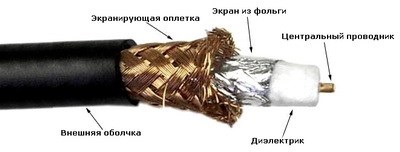

Pentru transmiterea undelor radio utilizate cabluri coaxiale. Ele constau dintr-un miez conductor și un ecran coaxial. Între miez și scutul este un strat de izolație.
Pe partea de sus a ecranului este un înveliș de protecție, care este fabricat din PTFE, PVC sau polietilena. Învelișul trebuie să fie protejate de umezeală și deteriorări mecanice și să fie rezistente la radiații ultraviolete. În plus, acesta servește ca protecție împotriva defalcare.
Ecranul îndeplinește funcția de sol și un conductor extern, cu toate acestea, este fabricat din împletitură de sârmă, folie sau o altă structură cu proprietăți conductive. Panglica poate fi combinat cu folie, în acest caz, adaptarea filmului se va dubla.
În condiții de cabluri puternice utilizare interferență cu strat dublu de un strat dublu de folie si panglica.
Centrul de Conductorul este cel mai adesea realizat din sârmă de cupru sau răsucite într-o spirală a mai multor fire de cupru. Aliaje uzate, din cupru, aluminiu și oțel.
În ceea ce privește izolarea de asemenea, are propriile sale cerințe. Ar trebui să se potrivească perfect conductoarelor și oferă o aliniere perfectă.
Cerința coincidența exactă a axelor conductorului central și ecranul impus din întâmplare. Cu un astfel de aranjament reciprocă a câmpului electromagnetic este complet închis în interiorul firului în stratul izolator, iar pierderile de energie datorate radiațiilor tind la zero. În plus, cablul este protejat împotriva interferențelor externe, ceea ce face posibilă păstrarea purității semnalului.
Cablurile coaxiale sunt utilizate ori de câte ori este nevoie de transmitere a semnalelor electromagnetice de înaltă frecvență. Există, de asemenea, modele care sunt folosite pentru a transmite un semnal de joasă frecvență.
În funcție de diametrul secțiunilor izolate 2 tipuri de cabluri coaxiale:
- subtiri flexibile (subtiri) de aproximativ 6 mm în diametru, cu impedanța caracteristică de 50 ohmi, sunt adesea folosite pentru a construi rețele locale de calculatoare;
- grăsime tare (gros) de aproximativ 12 mm diametru pentru transmisia de date pe distanțe de până la 500 m la o viteză mare.
Pentru conectarea între un cablu coaxial și să le conecteze la diverse dispozitive prevăzute elemente auxiliare. Acesta prize, reductoare, teuri, care se eliberează sau cu cablul sau separat.
Marcajul de a le următoarele:
cabluri de fibră optică sunt low-curent
Pentru transmisia semnalului optic sunt utilizate cabluri de fibră optică, în care fibrele sunt realizate din plastic sau sticlă.
Partea principală a cablului:
- fibre (8-144 unități) acoperite cu lac transparent sau colorat;
- tuburi de plastic, în care fibra este 4-12 gel impermeabil;
- Încurcare de film;
- cablu de suspensie.
Pentru o protecție suplimentară aplicată film de acoperire hidrofobă și kevlar.
Ca cabluri de fibră optică sunt relativ recente, fibre standard de coduri de culori care urmează să fie dezvoltate. Fiecare producător produce un produs cu aceste fibre de culoare, pe care o consideră adecvată. Descifrarea semnificația lor este dată în instrucțiunile.
Un avantaj al utilizării produselor de fibre este o viteză mare de transmisie a semnalului, atenuare scăzută pe distanțe lungi și grad ridicat de protecție a datelor împotriva hacking. Ca urmare, informațiile sunt transferate rapid și eficient. Cabluri de joasă tensiune de acest tip, o nouă generație de cablu, care continuă să se îmbunătățească tehnologia de producție.
