Pe piata de astăzi de fire de cablu cabluri ASB ocupă un loc semnificativ. Această situație se datorează faptului că dispozitivul este echipat cu o protecție de încredere. Prin urmare, funcționarea cu succes a cablului ABS este realizată în condiții care sunt șicane altor conductori. Doar trebuie evitate sarcini de tracțiune excesive, datorită cărora stratul de protecție izolatoare atenuat.
Ce se ascunde în spatele etichetei
cablu ASB are suficient de etichetare concis. Ea reprezintă:
- A - miezul conductor de aluminiu;
- C - prezența ecranare plumb;
- B - blindaj suplimentar de benzi de otel.

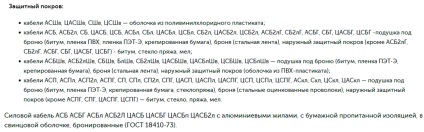

Pe lângă caracterele de bază în marcarea alfabetice desemnările suplimentare pot fi utilizate. De exemplu, există soiuri ale conductorului sub mărcile ASBL, ASB2l. Astfel de dispozitive sunt echipate cu o pernă sub bitumul bandă armura. Aspectul numărul 2, se precizează informațiile cu privire la bandă dublă utilizate în pernă.
„C“ litere pot fi prezente în diferite combinații de abrevieri. Acest marcaj indică pentru pozarea cablurilor pe linii având o diferență de nivel nelimitat.
Prin numărul de vene curent purtătoare de cablu ASB este împărțit în 2 opțiuni. Aceste caracteristici sunt documentate în marcaj. Conductor torsadat etichetat "(stand-by)" multifilamentar - "(MF)".
Cablurile de alimentare au numeroase exemple de realizare proprietăți structurale sau operaționale. Diferențele sunt indicate prin adăugarea la codul alfabetic sau numeric de marcare suplimentară CRS de bază.
diferenţele de design

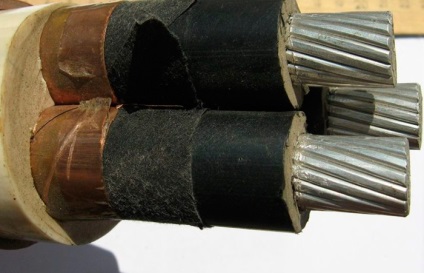

Consistently indicatori de performanță eficientă a cablurilor ASB sunt cauzate de caracteristicile structurale. Produsul include:- Modulul conductor din aluminiu (care are o formă circulară sau sectorială este solid sau multifilar);
- izolație individual de bază, izolarea totală centura - realizat din hârtie de cablu, care este impregnat cu un material vâscos consistență nestekayuschey;
- Element forță cusută (tub de plumb comprimat);
- furt - un strat de bitum, hârtie creponată, benzi de tereftalat de polietilenă, care sunt acoperite cu tub de plumb;
- centuri de oțel strat de armura;
- stratul exterior - este realizat din fibra de sticla si bitum, care asigură o rezistență suplimentară.
O astfel de greutate totală o structură multistrat mai mare a cablului. Acesta prevede, de asemenea, conductor de rezistență la deteriorare mecanică sau agresiune la coroziune.
Formă Sectorul fire conductoare reduce substanțial mărimea produsului. O astfel de reducere este deosebit de vizibilă în comparație cu cablurile, care se bazează pe forma actuală purtătoare de sârmă rotundă.
parametrii de funcționare și tehnice cheie

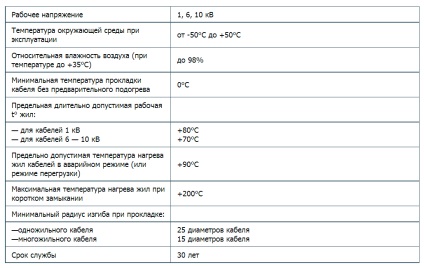

În procesul de selecție a produsului contabil în cauză afectează caracteristicile importante. Principalii parametri operaționali și tehnici sunt prezentate în tabelul de sinteză.
De multe ori interesat de întrebarea, ce este rezistența cablului ABS. Acesta este caracterizat prin parametrii de inductivitatea și activitatea depinde de numărul de filamente de curent purtătoare și secțiunea transversală a acestora. De exemplu, rezistența ASB-3h50-10 de 0,641 ohm / km și indicele inductiv egal cu 0,090 ohm / km.
Pentru mai importanți parametri includ greutatea cablului și diametrul său exterior. Acești indicatori pot juca un rol important în calculele de inginerie pentru dezvoltarea sistemelor de instalații electrice.
Analiza produsului proprietăților tehnice de bază ne permite să-l numim universale. Produsul nu se teme de temperaturi extreme de mediu, poate rezista la umiditate ridicată prag. Perioada de garanție este determinată de indicele de 5 ani. Greutatea specifică a cablului depinde de numărul de curent care transportă fibrele, diametrul secțiunii lor transversale. Pentru calcularea exactă a masei totale a cablului utilizat trebuie să includă lungimea de construcție destinate.
Aplicare, condițiile de instalare
Cablu de alimentare ASB este proiectat pentru a fi utilizat în rețelele fixe. admisă a frecvenței de curent - 50 Hz, tensiunea nominală - 1-10 kV. Datorită conductorului și apoi sunt transmise distribuție a energiei electrice.
caracteristici tehnice ridicate permit să se stabilească cablul în câmp deschis sau tranșee. Solul cu activitate corozivă scăzută și medie nu este absolut frică de mărci CRS ASBL. Agresivitate crescuta la coroziune mai bine rezistă ASB2l. Alte mărci conductor (de exemplu, ASBG) destinate pentru montarea în tuneluri sau zone în absența unor forțe importante de tracțiune.
Cablu blindat de alimentare este, de asemenea, utilizat în rețelele de curent continuu. Este necesar să se păstreze o condiție importantă. Tensiunea de curent continuu trebuie să fie mai mare de 2,5 ori față de valoarea nominală a tensiunii de curent alternativ.
Condiția principală pentru stabilire ASB devine absenta completa a curenților de dispersie. Înainte de acest tip de mișcare direcțională a transportatorilor electrocharge ASB2l modificări mai stabile.
O linie de produs la temperatura ambiantă timp de cel puțin 0 ° C preîncălzirii este necesară la temperaturi mai scăzute. La temperaturi sub zero, o astfel de procedură devine obligatorie.
