În case moderne, sistem de încălzire cu două țevi a devenit modul standard de amenajare a spațiilor.
În ciuda creșterii consumului de materii, sistem cu două țevi domină încrezător pe piață de încălzire datorită unei performanțe excelente.
Mai jos vom descrie principalele caracteristici ale unui astfel de sistem de încălzire, avantajele și dezavantajele sale.
Convectorul într-un sistem cu două conducte
Diferențe de sisteme de încălzire cu o singură conductă și cu două conducte
Sistemul de țevi, așa cum sugerează și numele, include cele două conducte. Care sunt exact două țevi? Oricare ar fi sistemul de încălzire pentru încălzirea este necesară circulația lichidului de răcire. One-pipe și sistem cu două conducte circulă în moduri diferite.
Un pipe este proiectat astfel încât sistemul de încălzire este, în esență, un inel, care, în unele locuri, este deschis aparatelor de încălzire.
Esența sistemului de conducte, în absența conducte separate, care funcționează la un accident vascular cerebral de aprovizionare și retur. O țeavă și combină funcțiile de tur și retur. Avantajele unei dispozitive monotubulare includ un consum minim de material. Principalul dezavantaj al unui astfel de sistem este, de asemenea, o diferență semnificativă a temperaturii lichidului de răcire a radiatorului în diferite părți ale inelului de încălzire.
Radiator într-un circuit cu un singur tub
Sistemele de încălzire cu două țevi sunt mai complexe și mai scumpe. Dispozitivul lor presupune imediat două conducte - alimentare și retur. Conform primului fluid de transfer de căldură este transportat la aparatele de încălzire, iar pe a doua este întoarcerea sa. Unități de încălzire și conducte ascendente, în cazul în care există mai multe dispozitive sunt plasate în diferența dintre oferta și retur.
Consecințele stabilirea unui sistem cu două conducte:
- Pozitiv: lichidul de răcire este furnizat pentru toate dispozitivele de încălzire, la aceeași temperatură.
- Negativ: creșterea consumului de material, deoarece nu necesită unul, ci doua a conductei.

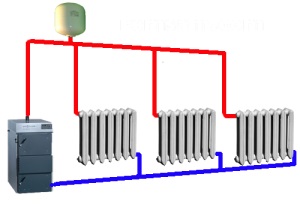

cazan cu combustibil solid într-un sistem cu două conducte
Sfat: Dacă o cameră mare, trebuie să instalați acceleratia de reglare pentru toate aparatele de încălzire. Această decizie va permite controlul temperaturii medii mai precise. Drept rezultat, fluxul de apă de la alimentarea într-un mod invers la lângă radiatoare, nu va reduce temperatura dispozitivelor de la distanță.
Tipuri de încălzire gemene
Schema bitubular în ceea ce privește direcția unui curs de apă poate fi de două tipuri:
- Blind - în acest caz, lichidul de răcire este dirijat prin conducta de tur și retur în direcții diferite. Astfel de sisteme sunt similare cu un singur tub, vertical, și distinge ele este că fiecare etaj al bateriei conectate între urcările ieșire și de intrare în paralel. Circuit orb echipat cu două inele de diferite lungimi. inel Scurt se referă la o conductă ascendentă, care este mai aproape de cazan, un lung - riser la distanță.
- Direct prin trecerea cu mișcarea apei - aceeași direcție a cursului de apă. Acest sistem are toate avantajele dublu circuit și, prin urmare, nu se simte scăderea presiunii în dispozitivele de încălzire, din cauza distanței de la cazan. La aplicarea incidental secțiunea apeductului de apă metoda scade treptat. conductele de retur sunt dispuse paralel și flux colectează apa de la radiator. În același timp conducta de retur are, de asemenea, o secțiune transversală diferită: este cea mai mare parte a lichidului de răcire ia de la un radiator de la distanță, iar cele mai delicate - de la radiator, care este aproape de cazan. Este important de remarcat faptul că, în orice caz apa trece la o distanță egală cu fiecare radiator.
Clădirile private utilizate de sistem cu două țevi cu tipul de circulație naturală sau forțată.
convecție forțată este asigurată de o pompă specială. circulație naturală se aplică în sistemele de încălzire și de volum mic funcționează pe principiul de apă caldă la o densitate care tinde în sus.
Caracteristici sisteme de încălzire cu două conducte în clădiri de apartamente
nu sunt instalate în clădiri de apartamente inductoare pe cei care se trezesc separate, temperatură aici egalizare are loc într-un alt mod, deoarece alimentarea și retur care se extind în subsoluri, sunt mult mai mari în diametru decât urcări de încălzire.
Recent, cu toate acestea, în clădiri noi sunt adesea folosite pentru conducte de contratrepte diametru egal și lezhnevok. Rezultatul este evident: bateria rece în apartamente, care sunt situate departe de ansamblul lift, și de multe ori astfel de locuințe sunt apartamente situate pe colțurile clădirilor care au deja pereți reci.
Sistem de încălzire cu două conducte necesită o circulație a apei prin coloană. la început, și apoi în jos. Orice amestec în mișcarea apei poate lăsa radiatoare rece. Ce se poate face în cazul în care sistemul de încălzire funcționează bloc de apartamente, dar bateria încă rece?
- Verificați deschiderea supapei la scurgere.
- Când deschideți toate cutiile și oi reimplemented pereche riser (desigur, vorbim despre un sistem cu două țevi, cu distribuirea de jos și scândură în subsol), apoi deschideți sbrosnik.
- Dacă presiunea apei este normal, aceasta poate împiedica circulația aerului în partea superioară a zonei ascendente.
- În absența apei necesare pentru a direcționa ascendentă în direcția opusă, ca un contor poate fi perforate resturile situate în acesta.
- Dacă toate manipulările nu au avut succes, trebuie să căutați un apartament, în cazul în care schimbarea dispozitivelor de încălzire efectuate de o reparație. Pot fi orice: un radiatoare înăbușite, contratrepte bordurate, etc.
Sfat: Apa trebuie să fie golit înainte ca amestecul să sniffing de apă și aer. Apoi, pentru a merge o presiune puternică de apă caldă. Probabil voznikten nevoie de aer de purjare pentru a restabili circulatia.
sistem de umplere top
Sistem de conducte cu înglobare deasupra (cu instalația electrică superioară) diferă de sistemul cu cablajul inferior, astfel încât conducta este în pod. În acest caz se află tubul vertical se conectează liftul de alimentare și de îmbuteliere. Circulația apei în jos (de la furaj la retractare) apare mai mult decât de două ori calea cea mai scurtă, iar masele de aer nu sunt supuse săritor urcări și în sistemul superior hrana vasului de expansiune.
sistem cu două conducte verticale
Lansarea unui astfel de sistem este mult mai ușor de implementat, deoarece nu este nevoie să meargă în toate camerele de la etajele superioare de aerisire. Cu toate acestea, în cazul reparațiilor și trebuie să meargă în subsol și în pod, pentru că ventilul de închidere este în ambele locuri.
Reglarea sistemului de încălzire
Procesul de tuning este destul de simplu: este necesar să se fixeze inductoare pe baterii - de la mai aproape de cazan, pentru a reduce debitul de apă. Este necesar să se redistribuie fluxul de apă în favoarea unor dispozitive suplimentare. Metoda constă în presarea valvei, măsurarea temperaturii la dispozitive aflate la distanță.
Atunci când sistemul de reglare a păstra în minte două puncte:
- Ajustarea are nevoie de timp, datorită faptului că, din cauza modificărilor dinamicii de lichid de răcire pentru timpul de stabilizare a temperaturii este necesară.
- Sistemul de set-up ar trebui să se facă înainte de debutul sezonului rece.
Sfat: dacă volumul lichidului de răcire este scăzut, este necesar să se folosească antigel sau ulei, dar va permite să iasă din casă fără încălzire (selectați tub), în timpul iernii, fără teama de radiatoare si tevi.
Caracteristici sisteme de încălzire cu două conducte în casele din sectorul privat
- Sistem cu două țevi în domahmozhet privat să fie coerente sau radiații.
- Radiation este dispus după cum urmează: pentru fiecare unitate de încălzire de la colector se află în fața tur și retur.
- Consecvent: toate dispozitivele sunt alimentate printr-o conductă comună.
Superioritatea sistemului radial se bazează pe lipsa necesității de echilibrare a sistemului - nu este nevoie să se adapteze accelerația la aproape bateriile cazanului, deoarece temperatura va fi în continuare la fel peste tot.
Lack Circuit radiație - conducta flux mare și nevoia de ascundere a țevilor sub un cuplaj.

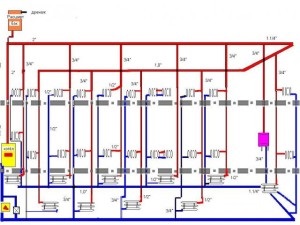

Sistemul Sequential desemnat schematic mai jos.
Sistemul de distribuție orizontală
cablare orizontală nu este numai apanajul unei case private. este utilizat în clădirile cu mai multe familii. În apartamente moderne, cu spatii deschise mari, este dificil să se întindă pentru cei care se trezesc suprapuneri, este mai ușor de a efectua un aspect orizontal. În plus, sistemul orizontal este mai ușor de reparat, pentru că nu este nevoie de a deteriora podele.
rutare orizontală se realizează prin trecerea de cei care se trezesc din subsolul de la intrare, în timp ce pe fiecare etaj sunt instalate supapă, alimentarea cu lichid de răcire în unitatea și descărcarea apei în conducta de retur. Toate celelalte elemente sunt aranjate ca o casă particulară, în cazul în care există două conducte, radiatoare și reactoare.
Sistemul orizontal are o singularitate: pentru un transfer plin de căldură în cameră, încălzitorul trebuie să fie la fel de plin. Astfel, orice dispozitiv de încălzire care se află deasupra ofertei și retur trebuie să completeze șurubul de aerisire sau alte sbrosnikom.
Sfat: sângereze șurub arata estetic plăcut, dar nu foarte practic în ceea ce privește eliminarea aerului. Prin urmare, este, uneori, mai convenabil de a folosi robinete sau de robinet cu bilă.
sfaturi utile
La sfârșitul articolului, vom da câteva sfaturi utile.
- Pentru case particulare echipate cu cazane electrice, schema cu două țevi este cea mai bună soluție.
- Pentru transferul de căldură în spațiile izolate din cazan combustibil solid sau cuptor, se va potrivi un sistem deschis cu unul sau două tuburi.
- La instalarea sistemului de conducte în casă cu două etaje, în procesul de echilibrare necesitatea de a lua în considerare distribuția căldurii în nuanțele de comunicare etaje, la primul etaj, alte lucruri fiind egale, va fi mai cald decât prima.
Sistem de încălzire cu două conducte este mai rapid și mai fiabile vor fi făcute de către experți. Cu toate acestea, o gamă largă de materiale de construcții, un proces de asamblare destul de simplu și o abundență de instrucțiuni pe Internet destul permit să faci singur - ar dori.
