Baterie și CMOS de memorie
software-ul BIOS-ul este personalizabil. Puteți defini succesiunea de discuri care vor fi făcute Boot de căutare, activați sau dezactivați anumite dispozitive integrate, pentru a mări sau micșora viteza de magistrala de sistem și de a produce o varietate de alte setări. Toate aceste setări sunt stocate în memoria CMOS.
De obicei, este în podul de sud, dar uneori este plasat într-un chip separat.
setările BIOS nu pentru a reseta atunci când opriți calculatorul, sau bateria este o baterie de pe placa de bază. De obicei, așa cum este utilizat un CMOS baterie standalone putere litiu, care este un diametru disc lucios de aproximativ 2 cm (Fig. 4.6).
Fig. 4.6. Baterie cu litiu.
memorie CMOS consumă energie foarte scăzut, astfel încât capacitatea bateriei este suficientă pentru a menține setările de mai mulți ani. Gândiți-vă la momente când porniți computerul după o pauză lungă. Ceasul din sistemul de operare continuă să arate ora corectă. Astfel, chiar și atunci când calculatorul este scos din priză, ceasul de sistem continuă să păstreze timp, și setările BIOS pe care sunt pastrate.
sloturi RAM
Fantele sunt numite conectori de placa de bază (sau alte dispozitive), care sunt inserate în diferite module electronice si placi. Slotul are o serie de contacte și introduceți modulul în ea - aceeași linie de tampoane.
Memoria nu este o componentă a plăcii de bază. Reprezintă modulele individuale. Pentru ei, câteva fante (fig. 4.7), sunt proiectate pe placa de bază. În general, valoarea lor variază de la doi la patru.
Fig. 4.7. Sloturi pentru module de memorie.
Sloturi pentru memorie este de obicei aranjate în partea superioară a plăcii de bază în apropierea procesorului.
sloturi RAM sunt conectori simetrice. Acestea sunt cheile de la o proiecție pentru a se evita un modul de memorie de un alt tip. La tipul corespunzător de module de memorie în același loc a fost plasat decupaj. Iar proiecția și decupajul este decalat față de centru, astfel încât nu există doar o singură versiune pe cartela de memorie de setare.
încuietori de plastic de-a lungul marginilor fantelor RAM sunt aranjate sunt blocate în mod automat atunci când sunt instalate corect. Elementele de fixare a preveni modulul de pierdere la vibrații sau deplasarea unității de sistem.
Practic, toate conectorii și sloturile plăcii de bază sunt cheile. Aceste chei nu sunt doar indică modul în care să conectați conectorul sau să instalați modulul, dar nu permit să o facă în mod corespunzător.
sloturi de expansiune
Zona principală a plăcii de bază a ocupat sloturi pentru conectarea diferitelor plăci de extensie (plăci grafice, plăci de sunet și de rețea, modem-uri, controlere, etc.) (fig. 4.8).

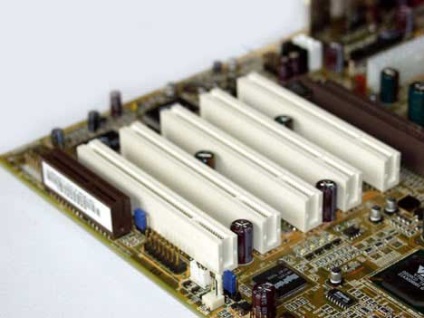

Fig. 4.8. Sloturi pentru carduri de expansiune.
Deci, care sunt sloturile de expansiune și pentru dispozitivele pe care le sunt destinate.
PCI Express x1. Aceste sloturi scurte sunt utilizate pentru a conecta diverse carduri de expansiune. În prezent, piața de calculator aceste carduri sunt rare.
PCI este, probabil, cel mai popular slot. Cele mai multe carduri de expansiune emise pentru instalare. Aceste carduri includ modemuri, plăci de sunet și plăci de rețea, controlere, tunere TV (inclusiv receptoare de semnale de satelit), etc. Numărul de sloturi PCI pe diferite placi de baza pot varia la doi la șase.
