Este greu de imaginat un emițător-receptor modern, fără sintetizator de frecvență. Un număr mare de publicații dedicate creării de acasă-synth pentru toate gusturile, de la cel mai simplu cu un singur bucla, până când acesta este acum la moda la circuite DDS. atribut invariabilă de orice sintetizator este răsturnări. A propus structura codificator poate fi repetată pentru orice colecționar de ore care are abilități minime de lucru sanitare. Acest valkoder compact fiabilitate ridicată și o calitate a muncii.
Design compact bazele folosite rezistență variabilă SP3-4aM
Optocuplor pentru codificator este extras din mouse-ul computerului cu o minge, în beneficiul ei sunt acum masiv arunca din cauza apariția unui nou tip de soareci optice. Magazin de calculatoare mouse-ul de modă veche poate fi achiziționat pentru 25-30 de ruble. Pentru discul codificator este necesară cu fante și un optocuplor. Mouse-ul are 2 optocuplor și la 2 (total 2 walkover). Optocuplor FRET văzut off ușor așa cum se arată în figură.
Din rezistor variabil extras axa 9, manșonul 8 și piulița 3.
În plus, următoarele componente necesare - 2 piuliță M2 (2), 2 piuliță M3 (6), șaibe 3mm 2 (7), o bucată de sârmă din oțel (4), cu un diametru de 2 mm, lungime 40 mm. La un capăt al firului este tăiat la lungimea firului M2 7mm.
Firul este apoi format în conformitate cu modelul pentru a primi fixare optocuplor consolă. Toate dimensiunile sunt în mm. Porțiunea filetată a manșonului 8 este scurtat oarecum. În acest scop, este purtat de spălare, o grosime egală cu grosimea unui panou frontal viitor, care va fi îmbunătățită buton de tuning, o piuliță înșurubată pe porțiunea proeminentă 3. Întregul fir macina ușor fișier. Acest lucru se face în scopul de a crește lungimea părții filetate a axei.
Apoi, clema turnate este lipit pe manșonul așa cum se arată în figură. La partea din spate a axei 9 rezistor variabil filet M3 este tăiat la o lungime de 7mm. Discul cu fante 5 sunt preparate după cum urmează. Scurta axa discului este îndepărtat cu un bisturiu ascuțit. Axa lungă a părții este prinsă într-o menghină. În mod similar, de la centrul de sulă ascuțite de pre-planificate, se forează în primul rând, 1mm de foraj, apoi 2.9mm. Apoi, ca și porțiunea rămasă este îndepărtată cu axa scalpel disc.

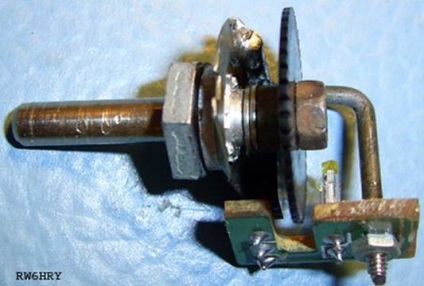

În continuare, întreaga structură este construită așa cum se arată în figură. Cifrele indică numărul de piese. Manșonul 8 este introdus în axa 9, șaiba rochie 7, este filetată piuliță 6 la poziția când axul se rotește liber în absența patinare discului uzat 5, întregul pachet este fixat piuliță 6. Atingere final - pe suportul 4 este optocuplor fixat cu piulițe 2. Înainte de asamblare axă este de dorit să ușor unse.
Această figură arată cum optocuplor ar trebui să fie plasat pe discul cu fantele. Pentru buna funcționare a codorului trebuie combinată linia imaginară 3 - axa optică optocuplor (2), linia mediană a discului cu fantă (1), iar axa verticală a LED-ului și fotodiodă (3). Axa optică trece prin proeminența optocuplor mici la partea din față a carcasei LED. Conduceți în rotație să traverseze intersecția liniilor imaginare ale părții de mijloc a proiecțiilor și reducerile acestora. Pentru poziționarea corectă optocuplor colectate valkoder este fixat pe piulița 3 înșurubat pe manșonul 8 într-o menghină. Ținând o mână optocuplor, este necesar ușor topi de lipire care deține suportul 4, pentru a seta poziția dorită a optocuplor, lipire rece.
