Înainte de a continua luarea în considerare a DSL-tehnologie, este necesar să se întoarcă în timp și să vedem cum a început totul.
Datorită confuzia eternă cu termenii din acest domeniu, conexiunea DSL-simetrică este uneori numită SDSL - în contragreutate ADSL întruchipând conexiune asimetrică. Cu toate acestea, sensul de bază de abrevieri SDSL și ADSL - soiuri specifice ale DSL-conexiuni, nu familiile lor. Este incorect ca xDSL termen, deoarece catalogheaza împreună tipuri simetrice și asimetrice DSL analfabet punct de vedere tehnic.
Echipament utilizator HDSL numit NTU - Unitate terminal de rețea ( «terminator la distanță"), precum și echipamentul operatorului, respectiv, LTU, Unitatea Rezilierea Locală ( «în apropierea terminator") - din punctul de vedere al utilizatorului, acest talmeș-balmeș, dar numele ceva nu utilizatori și comunicatorii înșiși.
Prețurile pentru echipamente de utilizator pentru fiecare tip de DSL simetric, nu vom preciza, deoarece toate modelele entry-level sunt aproximativ aceeași (150-250 USD.), Și, cu rare excepții, sunt proiectate ca gateway sau punte de legătură între HDSL și Ethernet. Ei tind să fie mult mai scump pentru a se conecta - de la 500 $ și mai sus, dar nu în mod necesar ..
Cu viteză mare DSL (standardul G.991.1 ITU-T), creat în timpul începutul anilor 90 ca o alternativă la T1 costisitoare, a fost primul tip de DSL. De fapt, de aici și numele Digital Subscriber Line. HDSL - este echivalentul unui mare viteză digital linie T1, pe baza unei linii de abonat convențional.
Prima versiune a HDSL folosind două perechi de fire, fiecare dintre care datele sunt transmise la o viteză de 784 kbit / s (Fig. 1a).

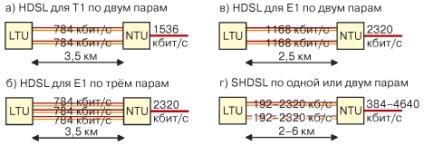

Fig. 1. Soiuri de HDSL
Cu mai eficace decât T1, 2B1Q patru codificate (atât în ISDN), banda de frecvență a fost redus la 0-392 kHz, astfel încât este posibil lungimea liniei a crescut la 3,5 km cu secțiune de sârmă de 0,4 mm. De asemenea flux E1 transmis prin trei perechi (Fig. 1b), atunci viteza în fiecare pereche a fost ridicată la 1168 kbit / s, care este permis să gestioneze două perechi, dar reduce distanța până la 2,5 km (Fig. 1c).
Tehnologia Multi-rata Symmetric DSL, precum și SDSL, destinate transmiterii printr-o singură pereche de date, dar cu o gamă de opt opțiuni pentru viteză 64-2048 kbit / s. MSDSL utilizează PAC-modulare, menționate anterior atunci când se analizează ADSL. Per ciclu poate fi transmis la 9 biți în loc de 2 biți în 2B1Q, care se îngustează la interval de frecvență 10-175 kHz dorită. Raza unui astfel de sistem pe fir de 0,5 mm diametru variază între 4,5 km la viteză maximă de până la 8,9 km la o viteză minimă.
Ca SDSL, protocolul MSDSL nu este un standard general acceptat.
Această tehnologie poate fi considerată ca o extensie a HDSL, T1 permite transmiterea pe o pereche de la o distanță de cel puțin decât cea a HDSL, și că aceasta nu produce interferențe pentru alte tipuri de DSL.
Mergand bătut scumpe, designerii nu au folosit PAC-modulare, și care codifică o 2B1Q modificată, creșterea capacității unui caracter la 4 biți, dintre care 1 bit este utilizat pentru protecție împotriva erorilor. Pentru a reduce ecoul și încrucișate interferență și pentru a obține o bandă de frecvență îngustă, schema de transmisie mixtă care combină cea mai bună aliniere laterală de frecvență și de separare a fost realizată (Fig. 2).
Fig. 2. Spectrul de frecvență a semnalelor HDSL2
Într-un astfel de sistem în zona de până la 200 kHz descendente și ascendente fluxurile sunt transmise la aproximativ aceeași putere de semnal între semnalul de 200 și 250 kHz de la furnizorul considerabil mai puternic, iar peste 250 kHz este prezent substanțial numai semnalul de la abonat.
standardul HDSL2 a fost adoptat de către Autoritatea Națională Statele Unite ale Americii (ANSI), dar nu au ratificat Uniunea Internațională a Telecomunicațiilor (UIT) - în curând în schimb a fost aprobat de mai SHDSL progresivă.
Dezvoltarea în continuare și idei SDSL HDSL2 a devenit tehnologia SHDSL (standardul ITU-T G.991.2). Pentru ea funcționează suficient de bine o pereche de fire, și prin utilizarea a două perechi de oameni ar putea dubla capacitatea (Fig. 1d). A devenit posibil să se stabilească conexiuni de viteză diferită de cea maximă, așa cum a ordonat, și în funcție de starea liniei. Acest lucru crește intervalul de la 2 km la o viteză de 2320 kbit / s (o încărcătură utilă de 2304 kbit / s) la 6 km la o viteză de 192 kbit / s. Semnalul este codificat astfel încât în HDSL2, ceea ce reduce impactul asupra liniilor adiacente.
Nume SHDSL și SDSL sunt adesea folosite alternativ, dar acestea sunt tehnologii diferite. Punctul cheie este de a standardiza și interfețele SHDSL cu alte DSL conexiuni în același cablu, în timp ce SDSL - doar denumirea generală de produse incompatibile. Cu toate acestea, în practică, și SHDSL nu toate buna: unii producători oferă un echipament relativ ieftine, care implementează protocolul standard nu este complet, dar numai parțial.
Îmbunătățită ( «îmbunătățită») SHDSL, descris în standardul G.991.2.bis, utilizând același semnal metodă de codificare, dar în loc de 15 stări posibile utilizări 16 sau 32. În plus față de această rată simbol a crescut (numărul de semnale individuale într-o unitate de timp) . De fapt, capacitatea poate dubla sau chiar tripla: la 3840 kbit / s la codare de 16 poziții și la 5696 kbit / s 32-pozitioner. La distanțe de până la 3 km, ambele metode prezintă aproximativ aceeași tenacitate, și la 1 km curs eficient, varianta de mare.
ISDN DSL, așa cum s-ar putea ghici, este o modalitate de a furniza servicii DSL pe o linie ISDN. Această tehnologie este diferit de alte tipuri de DSL conexiuni la viteze mici. Mai multe detalii vor fi discutate în capitolul despre IDSL ISDN.
